Гидронасосы и гидромоторы аксиально-поршневые нерегулируемые серии 210.16

Применение: дорожно-строительная техника, комунальная техника, ЭО-3323А, ЕК-12, ЕК-14, ЕК-18, АТЭК-999 (ЭО-2324), на автолестницах пожарных АЛ-30, АЛ-50, автоподъемниках АКП-50 на базе МАЭ-6323, АКП-30, АКП-35 на базе КаМАЗ-53213,АПТ-32 на базе КаМАЗ-53213, АПТ-22 на базе ЗИЛ-4331,АПТ-17 на базе ГАЭ-3307, АПТ-14 на базе ЗИЛ-5301,АПТ-12 на базе ГАЗ-3302, машинах для дорожных работ КО-713 и т.д.

Вес: 8,1

Насосы и гидромоторы аксиально-поршневые нерегулируемые типа 210... являются силовыми узлами объемного гидропривода и предназначены для установки в гидросистемах строительных, дорожных и коммунальных машин.

Условно-графическое обозначение аксиально-поршневых гидромоторов и насосов типа 210.16...:

Нормальное направление вала насосов - правое.

Технические характеристики аксиально-поршневых гидромоторов и насосов типа 210.16...:

Указание мер безопасности:

При монтаже и эксплуатации гидромашины должны соблюдаться требования по технике безопасности, изложенные в ГОСТ 12.2066-83 и в инструкции по эксплуатации машины, по которой установлен насос или гидромотор.

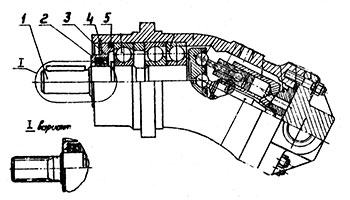

Насосы и гидромоторы типа 210…г. общий вид:

1 - вал, 2 - манжета, 3- крышка, 4 - кольцо упорное, 5,7 - кольца уплотнительные, 6 - корпус.

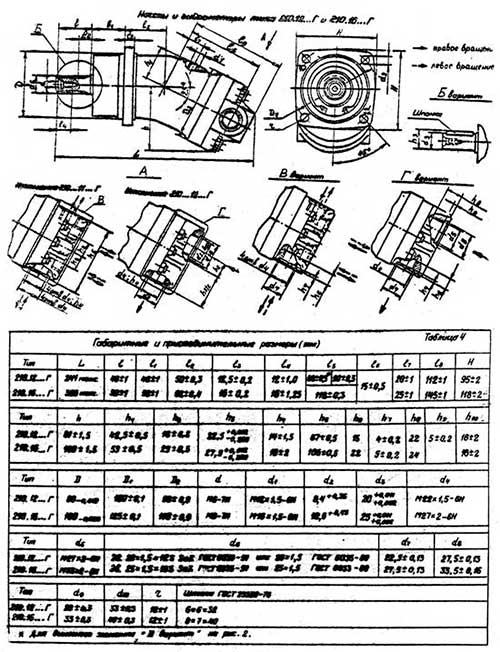

Габаритные и присоединительные размеры гидромоторов и насосов типа 210...

Подготовка к работе

Непосредственно перед монтажом гидромашины тщательно снять консервацион-ную смазку органическим растворителем, удалить эаглушки из присоединительных отверстий.

Установка гидромашины типа 210...

Рабочее положение гидромашины может бить любым при условии обеспечения заполнения его корпуса рабочей жидкостью. Допускается установка самовсасывающих насосов над баком по согласованию с заводом-изготовителем.

Гидромашина должна крепиться к установочного фланцу, неплоскость которого не более 0,1 мм. До окончательной затяжки болтов крепления следует оцентрировать вал насоса (гидромотора) с валом приводного (приводимого) устройства.

Внимание!

Длина ввертной части штуцера дренажного отверстая должна бить не более наружного диаметра резьбы. Соединение вала насоса (гидромотора) с валом приводного (приводимого) устройства должно осуществляться через эластичную муфту. Допускается консольный привод через клиноременную или зубчатую передачи.

Рекомендуемые значения минимальных диаметров: шестерен - 2 d, шкива - 5 d (d -диаметр вала насоса).

При использовании эластичной муфты допустимая несоосность осей валов не более 0,1мм, а перекос - не более 1,5°.

В приложения дана схема установки полумуфты на вал гидромашины.

Для установки насосов вне бака необходимо обеспечить:
а) скорость рабочей жидкости во всасывающем трубопроводе не более 1 м/с-
б) давление на входе в насос в пределах рекомендованного (см. рае дел 2) во всем диапазоне рабочих температур-
в) соединение корпуса гидромашины с баком дренажным трубопроводом о условным проходом не менее 8 мм.

Всасывающий трубопровод при работе может находиться под вакуумом, поэтому на его герметичность необходимо обратить особое внимание. Установка на всасывающем трубопроводе крана и фильтра не рекомендуется.

При установке насоса о погружением в бак всасывающее и дренажное отверстия остаются открыткам, а уровень жидкости в баке должен быть выше всасывал его отверстия не менее, чем на 0,2 м.

Техническое обслуживание

Ежесменно перед пуском:
а) проверить уровень рабочей жидкости в баке-
б) произвести пробный пуск гидромашины без нагрузки и убедиться в ее нормальной работе.

При температуре воздуха ниже минус 25°С перед пробным пуском насоса необхо-дима прогреть рабочую жидкость гидросистемы до температуры плюс 15...20°С с по-мощью специальных подогревателей или включить насос без нагрузки при частоте вращения 800-1000 мин-1(об/мин).

Первую замену рабочей жидкости производить при техническом обслужива-нии № 2 (ТО2) машины, на которую установлен насос (гидромотор), но не позже, чем через 500 часов с начала эксплуатации. Слив жидкости производится после предвари-тельного прогрева гидросистемы.

Последующие замены рабочей жидкости производить:
а) при всесезонном использовании марок масел, содержащих присадки не реже одного раза в 2-а года-
б) при всесезонном использовании марок масел, не содержащих присади, сроки замены уменьшаются в 2 раза-
в) при смене сезонов, существенно отличающихся температурой воздуха, в соот-ветствии с рекомендациями в разделе 5, во не реже, чем указано в п. а) и б).

Гидромашины должны храниться в закрытом помещении при температуре от +1°С до +40°С и относительной влажности до 80%, законсервированными и упакован-ными в водонепроницаемый материал.

Переконсервацию проводить консервационными смазками.
