Гидрораспределители типа АТРЕ 6.3-* УХЛ3

Гидрораспределители типа АТРЕ 6.3-* УХЛ3 - Описание:

Гидрораспределители с электромагнитным управлением типа ТРЕ 6 трубного монтажа трех- или четырехлинейные предназначены для управления движением рабочих органов станков или других машин.

Работа:

- при обесточенных магнитах коммутация линий гидрораспределителя соответствует положению «0»;

- при включении электромагнита со стороны отверстия «А» коммутация линий гидрораспределителя соответствует положению «а»;

- при включении электромагнита со стороны отверстия «В» коммутация линий гидрораспределителя соответствует положению «b».

Гидрораспределители типа АТРЕ 6.3-* УХЛ3 - Условия эксплуатации:

- положение при эксплуатации – любое;

- рабочая жидкость – минеральное масло;

- номинальная тонкость фильтрации – 25 мкм.

Аналоги:

У4690.06.901 12В

ГР2-3-12В

Гидрораспределители типа АТРЕ 6.3-* УХЛ3 - Характеристики:

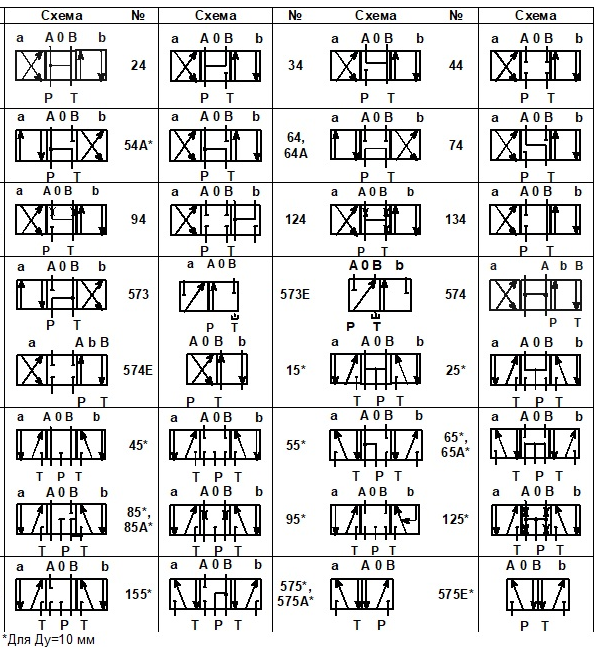

Гидрораспределители типа АТРЕ 6.3-* УХЛ3 - Схема распределения потока:
