Гидрораспределители типа РЕ 6.3-* с 1 электромагнитом УХЛ 2

Гидрораспределители типа РЕ 6.3-* с 1 электромагнитом УХЛ 2 - Описание:

Гидрораспределители с электромагнитным управлением типа РЕ 6 стыкового монтажа четырехлинейные предназначены для управления движением рабочих органов станков или других машин.

Работа:

- при обесточенных магнитах коммутация линий гидрораспределителя соответствует положению «0»;

- при включении электромагнита со стороны отверстия «А» коммутация линий гидрораспределителя соответствует положению «а»;

- при включении электромагнита со стороны отверстия «В» коммутация линий гидрораспределителя соответствует положению «b».

Гидрораспределители типа РЕ 6.3-* с 1 электромагнитом УХЛ 2 - Условия эксплуатации:

- положение при эксплуатации – любое;

- рабочая жидкость – минеральное масло;

- номинальная тонкость фильтрации – 25 мкм.

Гидрораспределители типа РЕ 6.3-* с 1 электромагнитом УХЛ 2 - Характеристики:

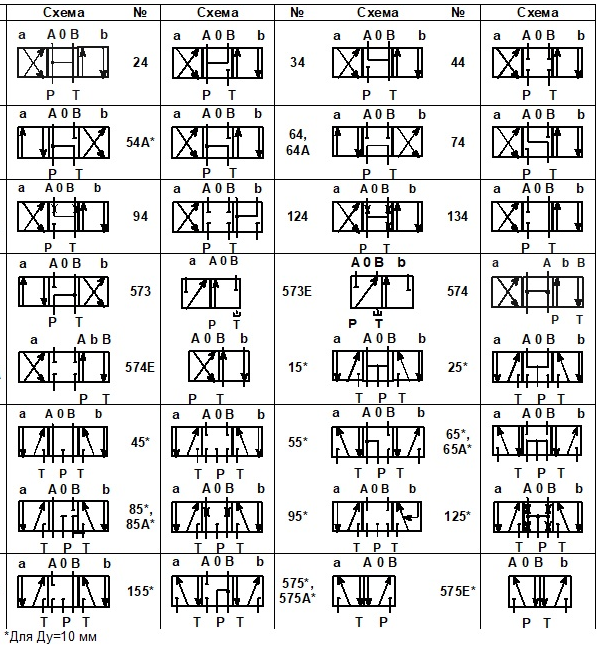

Гидрораспределители типа РЕ 6.3-* с 1 электромагнитом УХЛ 2 - Схема распределения потока:
