Фитинги резьба-цанга HVFS

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
127-61-4130
Производитель:
Цена с НДС:
Цена по-запросу
Описание

Цанговые фитинги серий "Резьба-цанга" предназначены для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида (рилсана), нейлона и других синтетических материалов. Трубка устанавливается в фитинг и извлекается из него одной рукой.

Высокая прочность, компактные размеры и установленное уплотнительное кольцо позволяют использовать фитинг в различных областях машиностроения, включая вакуумные системы. Фитинги имеют корпус из ударопрочного технополимера. Многозубчиковый цанговый зажим выполнен из нержавеющей стали и надежно фиксирует трубку в фитинге. Уплотнение трубки и резьбового соединения осуществляется при помощи колец из пербутана (NBR) не содержащего силикона. Нажимное кольцо цанги и направляющие втулки трубки выполнены из пластика.

Для удобства монтажа прямые фитинги помимо наружной шестигранной головки имеют и внутреннее шестигранное отверстие. Угловые фитинги выполнены поворотными.

Таким образом, фитинги легко можно установить даже в самых труднодоступных местах.
PC – прямой цанговый фитинг,
PB – тройник-разветвитель цанговый Т-образный,
PX – тройник-разветвитель цанговый Y-образный,
PH – угловой цанговый фитинг,
HVFS – фитинг цанговый с отсечным краном.
HVFS
Обозначение:
HVFS XX-XX
123

1 Серия HVFS
2 Диаметр трубки
3 Присоединительная резьба

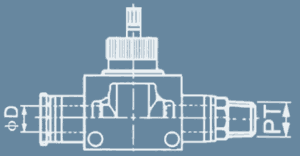

Чертеж


Таблица размеров (мм):

Присоединительная резьба (РТ) Диаметр присоединяемой трубки Ø-D (мм)
6 8 10 12
1/8" HVFS06-01 HVFS08-01 - -
1/4" HVFS06-02 HVFS08-02 HVFS10-02 HVFS12-02
3/8" HVFS06-03 HVFS08-03 HVFS10-03 HVFS12-03
1/2" - - HVFS10-04 HVFS12-04
