Однокоординатный лазерный измеритель диаметра для кабелей большого сечения.
Прибор предназначен для бесконтактного измерения диаметра кабелей непосредственно в процессе его производства.
• Диапазон измеряемых диаметров 0,8...80 мм
• Погрешность измерения ± 30 мкм
• Комплект поставки: измерительная головка, выносной терминал
Данный прибор также выпускается специальной модификации ИД-80ПС для измерения диаметра и положения провиса кабеля в вулканизационной трубе на линии вулканизации резины (устанавливается на специальной оптической вставке).
Назначение и функции прибора:
• Непрерывное бесконтактное измерение диаметра кабеля непосредственно в процессе производстве
• Цифровая индикация фактического или заданного диаметра кабеля
• Аналоговая индикация величины отклонения диаметра кабеля от
заданного значения
• Сигнализация о выходе диаметра за пределы допуска
• Коммуникационные интерфейсі (опционально) RS485 Modbus, Profibus
• Автоматическое тестирование видеосигнала при включении
• Работа в составе комплекса системы мониторинга и контроля
Технические характеристики:
Рабочие параметры | |
---|---|
Диапазон измеряемого диаметра кабеля | 0,8…80 мм |
Число измерений в секунду, не менее | 90 |
Скорость лазерного луча при сканировании | 133 м/cек |
Погрешность измерения, не более | ± 30 мкм |
Индикация | |
Индикация величины отклонения диаметра | Cтрелочный индикатор на выносном терминале |
Шкала отображаемого отклонения диаметра | ± 0,5 мм / ± 2,5 мм |
Макс. длина кабеля для выносного терминала | 100 м |
Индикация величины фактического диаметра на терминале | Цифровой LED семисегментный индикатор |
Индикация выхода диаметра за установленный допуск | Два светодиодных индикатора, сигнализирующих о выходе диаметра за верхний и нижний допуск |
Интерфейс | |
Аналоговый выход | ± 10 В (сигнал отклонения фактического диаметра от заданного), может использоваться в системе автоматической стабилизации диметра |
Цифровой интерфейс | Предназначен для передачи данных в систему мониторинга РТП |
Релейные выходы | Два релейных выхода 220 В 1 А (сигнализируют о выходе диаметра за верхний и нижний допуск) |
Коммуникационные интерфейсы (опционально) |
Протокол RS485 Modbus, Profibus |
Питание | |
Напряжение питания | 220 В ± 10 % |
Частота | 50 Гц ± 5 % |
Потребляемая мощность | 5 ВА (измерительная головка) 5 ВА (выносной терминал) |
Конструктивные параметры | |
Степень защиты | IP20 (измерительная головка) IP40 (выносной терминал) |
Рабочая температура | 0…+50 град С |
Габаритные размеры (длина х ширина х высота) |
685х64х236 мм (измерительная головка) |
Вес | 10 кг (измерительная головка) 1,7 кг (выносной терминал) |
Дополнительные принадлежности | Набор калибров, предназначенный для проверки измерителя диаметра (в комплект поставки не входит) |

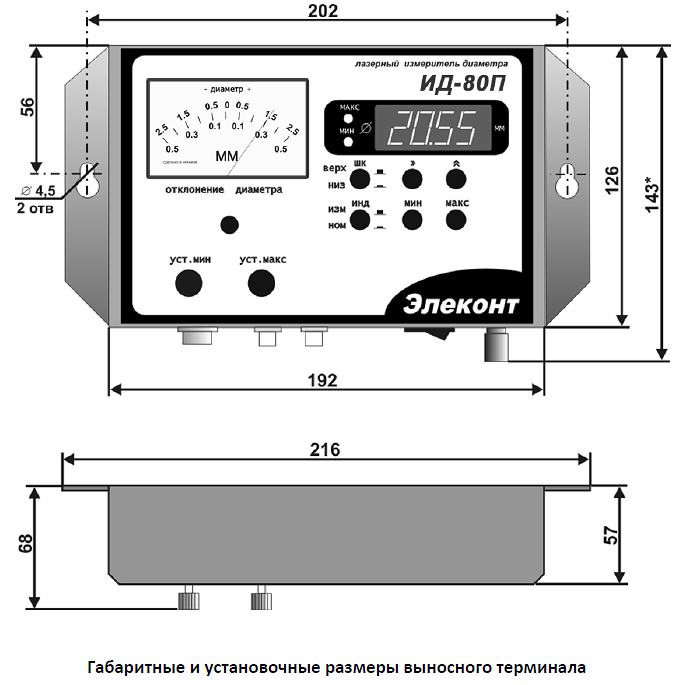

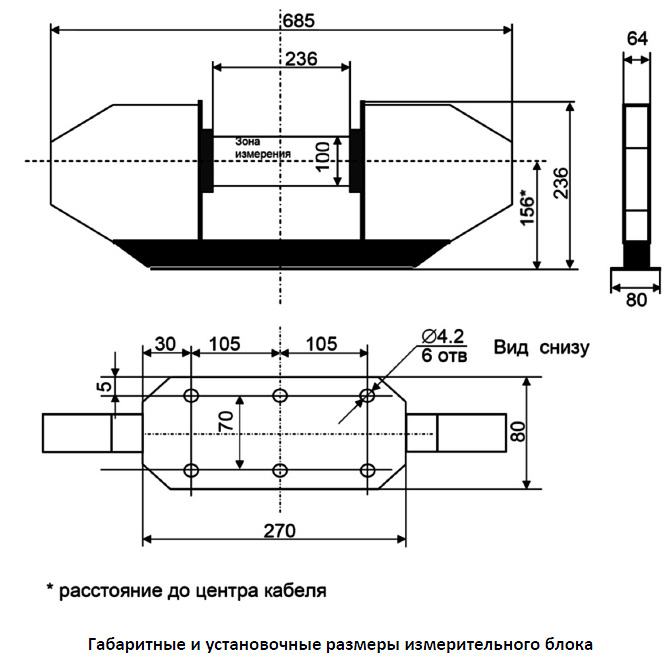

Габаритые и установочные размеры:
|
