Индикатор дефектов обмоток электрических машин ИДО-06 (05)

  • Индикатор дефектов обмоток электрических машин ИДО-06 (05)
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
124-180-2565
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Доступная цена. Оставляйте заявку или звоните менеджеру.
Отгрузка осуществляется в любую точку России и зарубеж.

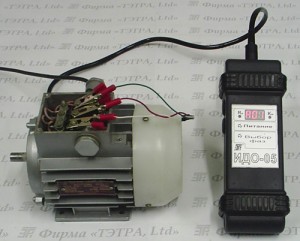

Индикатор дефектов обмоток электрических машин ИДО-05

Индикатор дефектов обмоток электрических машин ИДО-06 (05) - Предназначение:

ИДО-06 – это портативный прибор, предназначенный для контроля трехфазных обмоток электрических машин.

ИДО-06 – обеспечивает обнаружение :

- междувитковых замыканий;

- обрыва фаз;

- неправильного соединения фаз;

- неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

ИДО-06 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В – без демонтажа и разборки последней.

Индикатор дефектов обмоток электрических машин ИДО-06 (05) - Принцип работы:

- при проверке обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;

- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).

Индикатор дефектов обмоток электрических машин ИДО-06 (05) - Технические данные:



1) контролируемые параметры:

- при проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фаз и на правильность соединения фаз

коэффициент несимметрии

фазных токов (Кн);

- при проверке состояния изоляции обмоток относительно
корпуса машины и между обмотками

сопротивление изоляции (Rи);

2) контролируемый диапазон Кн, %

0-99;

3) контролируемый диапазон Rи, МОм

0-500

4) чувствительность (величина Кн при замыкании одного витка в фазе), %

не менее 10;

5) выходное постоянное напряжение при измерении Rи, В

1000±100;

6) индикация

светодиодная и светодиодная алфавитно-цифровая
трехразрядная;

7) питание

автономное или от внешнего блока питания;

8) напряжение питания, В

5 (-1,0+0,6);

9) потребляемая мощность, Вт

не более 3;

10) габаритные размеры, мм

205х80х50;

11) масса, кг

не более 0,5.


Гарантийный срок эксплуатации изделий - 24 месяца со дня продажи.




Скачать паспорт
