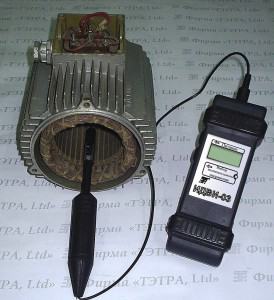

Индикатор дефектов обмоток электрических машин ИДВИ-03
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
124-180-2567
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
ИДВИ-03 - это портативный прибор, предназначенный для контроля междувитковой изоляции и цепей катушек электрических машин, изоляции обмоток относительно корпуса машины и между обмотками.
ИДВИ-03 обеспечивает обнаружение:
- пазов и катушек с короткозамкнутыми (КЗ) витками-
- пазов и катушек с обрывом проводников в якорях коллекторных машин:
- неудовлетворительного состояния изоляции обмоток относительно корпуса машины и обмотками.
ИДВИ-03 позволяет выявить дефекты распределеннной обмотки статора или ротора разобранной машины напряжением до 1000 В.
Принцип работы индикатора:
- при проверке состояния междувитковой изоляции и цепей катушек индуктируется импульсная ЭДС в проверяемой катушке. В случае наличия в последней КЗ витков происходит регистрация импульса магнитного поля от тока короткого замыкания, протекающего по ним-
- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговыми значениями.
Технические характеристики:
| 1) контролируемые параметры: |
|
| - при проверке междувитковой изоляции и цепей катушек |
ток в проверяемой катушке- |
| - при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками - |
сопротивление изоляции (Rи)- |
| 2) максимальная ширина шлица (открытия) проверяемого паза, мм |
12- |
| 3) минимальная длина пакета жестей проверяемой машины, мм |
45- |
| 4) амплитуда импульсной ЭДС, индуктируемой в катушке при проверке ее междувитковой изоляции или цепи, В/виток |
1,2,4,8,16- |
| 5) выходное постоянное напряжение при проверке изоляции обмоток относительно корпуса машины и между обмотками, В |
1000- |
| 6) индикация |
алфавитно-цифровая и звуковая- |
| 7) питание |
автономное или от внешнего блока питания- |
| 8) напряжение питания, В |
5 (-1,0 + 0,6)- |
| 9) потребляемая мощность, Вт |
не более 4- |
| 10) габаритные размеры, мм |
205х80х50- |
| 11) масса, кг |
не более 0,5. |
