Назначение изделия:
Измеритель электрического сопротивления «ММО-40» предназначен дляизмерения электрического сопротивления цепей различных частей электрооборудования с полностью снятым напряжением в широком диапазоне измеряемой величины.
Технические характеристики приведены в таблице:
Режимы работы |
Диапазон измерения, Ом |
Пределы основной относительной погрешности, % | Пределы основной абсолютной погрешности, Ом |
Автодиапазон (0-5 А) | 10×103÷5×103 | 2 | ±(2·10-2·Rизм) |
5×103 ÷1×10-3 | 0,3 | ±(3·10-3·Rизм) | |
1×10-3÷0 | - | ±(3·10-3·Rизм + 1·10-6 ) | |
Расширенный диапазон |
10×103÷5×103 |
2 |
±(2·10-2·Rизм) |
5×103 ÷50×10-3 |
0,3 |
±(3·10-3·Rизм) |
|
50×10-3÷ 0 |
- |
±(3·10-3·Rизм + 2·10-4) |
|
Диапазон 5 Ом; 0,5 А (омметр) |
5÷5×10-3 |
0,3 |
±(3·10-3·Rизм) |
5×10-3÷0 |
- |
±(3·10-3·Rизм + 2·10-5) |
|
Диапазон 0,5 Ом; 5 А (миллиомметр) |
0,5÷1×10-3 |
0,3 |
±(3·10-3·Rизм) |
1×10-3÷ 0 |
- |
±(3·10-3·Rизм + 1·10-6) |
|
Диапазон 50мОм; 50 А (микроомметр) |
50×10-3÷100×10-6 |
0,3 |
±(3·10-3·Rизм) |
100×10-6÷0 |
- |
±(3·10-3·Rизм + 1·10-7) |
Прибор имеет следующие режимы работы:
«Автодиапазон (0-5 А)»: этот режим предназначен для измерения неизвестных заранее величин сопротивлений или оценки их величины. Прибор автоматически выбирает один из нижеперечисленных диапазонов измерения и проводит измерение сопротивления при токе, не более 5 А. В этом режиме исключена возможность подачи на объект измерения тока больше чем 5 А.
«Расширенный диапазон»: этот режим предназначен для измерения при токах до 50 мА сопротивлений от 20 кОм до единиц милиОм. В этом режиме производят измерение омического сопротивления обмоток трансформаторов, имеющих индуктивности в несколько десятков Генри.
Режим омметра «Диапазон 5 Ом; 0,5 А»: в этом режиме рекомендуется измерять сопротивление от 5 Ом. до 5 мОм при токах до 0,5 А.
Режим миллиомметра «Диапазон 0,5 Ом; 5 А»: в этом режиме рекомендуется измерять сопротивление от 0,5 Ом до 5 мОм при токах до 5 А.
Режим микроомметра «Диапазон 50мОм; 50 А»: в этом режиме рекомендуется измерять сопротивление от 50 мОм до 1 мкОм при токах до 50 А. Время измерения в этом режиме около 3 с.
«Режим 50 А; 10с»: в этом режиме рекомендуется измерять сопротивления контактов в изделиях, имеющих значительную индуктивность (например, сопротивление контактов выключателей, содержащих трансформаторы тока). В этом режиме измерение сопротивления производится по тому же алгоритму, что и в режиме «Режим «микроомметра» 50мОм; 50 А», но время измерения увеличено до 10 с. Это сделано для того, чтобы ток в объекте успел дорасти до максимального значения.

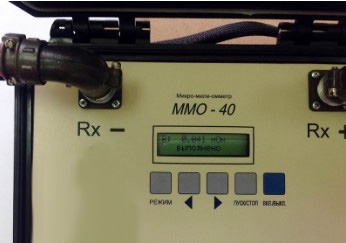

ММО-40 в работе: |
Комплект соединительных проводов: |
Комплектность:
№ |
Наименование составной части |
Обозначение |
Количество |
Габаритные размеры (ДхШхВ), мм |
Масса, кг |
1 |
Микромиллиомметр ММО-40 |
ММО-40 |
1 |
280х240х125 |
3 |
2 |
Измерительные провода |
|
2 |
- |
|
3 |
Зарядное устройство |
|
1 |
- |
|
4 |
Транспортный ящик для принадлежностей |
ММО-40-Я |
1 |
280х240х125 |
|
