Измерители длины кабеля "МЕТРАЖ"

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
123-42-8949
Производитель:
Сертификат:
ЧП "Элеконт" сертифікат 1
Цена с НДС:
Цена по-запросу
Описание

Назначение:
Измерители длины кабеля Метраж предназначены для измерения длины и линейной скорости движения кабеля и кабельных изделий в процессе их производства, а также для измерений длины кабеля при совершении торговых операций на предприятиях кабельной промышленности и торговых организациях.
Применение гусеничного механического преобразователя позволяет значительно снизить недостатки измерения длины кабеля, обусловленные применением обычного мерного колеса.

  • Измеритель длины не является тяговым устройством

Недостатки стандартного мерного колеса:
• Вибрация и проскальзывание мерного колеса на больших скоростях, что ведет к ошибкам измерения

• Большая ошибка измерения неровных кабелей

• Деформация измеряемого изделия

• Значительная ошибка измерения, обусловленная изгибом (соответственно и деформацией) измеряемого изделия в месте контакта с колесом.

Ошибка тем больше, чем больше диаметр кабеля и чем меньше диаметр мерного колеса и рассчитывается по формуле:

Δ = r/(R + r) = d/(D + d)

где r/d, R/D - радиус/диаметр провода и мерного колеса соответственно.

Например, при диаметре мерного колеса 200мм и диаметре провода 5мм, ошибка составит 5/(200+5) = 0,024 = 2,4%
Преимущества гусеничных измерителей длины:
• Отсутсвует проскальзывание провода

• Отсутствует ошибка измерения неровных кабелей

• Измеряемое изделие не деформируется

• Отсутствует погрешность, связанная с изгибом изделия

• Точность измерения не зависит от степени износа ремней

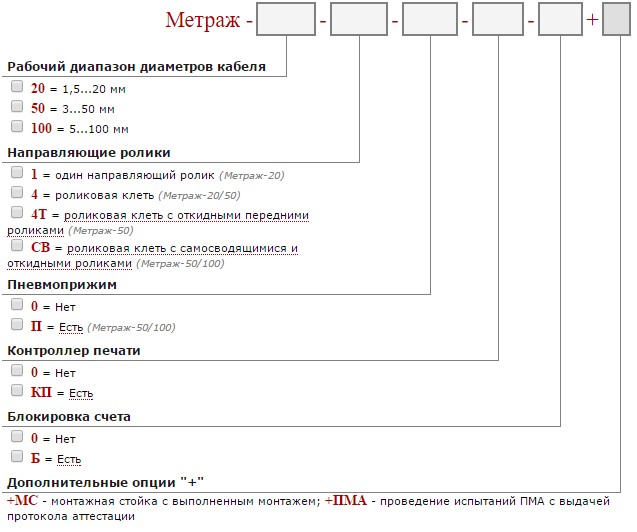

Конфигуратор заказного кода:

Рекомендации по выбору изделия:
Метраж -20 / 50 / 100 подходят для измерения длины кабельных изделий малого / среднего / большого сечений соответственно.

Выбор откидных передних направляющих роликов (Метраж-хх-4Т) призван облегчить труд оператора при заправке кабеля в измеритель.  Особенно полезна данная опция при больших диаметрах кабеля.

Применение самосводящихся центрирующих направляющих роликов (Метраж-хх-СВ) позволяет избежать погрешности измерения, вызванной несоосной заправкой кабеля в измеритель. Кроме того, в системе самосводящихся роликов передние ролики являются откидными, это упрощает процесс заправки кабеля.

Пневмоприжим (Метраж-хх-хх-П) обеспечивает более надёжный прижим кабеля между измерительными роликами. Данная опция требует подвода сжатого воздуха к установке.

Измеритель длины с контроллером печати (Метраж-хх-хх-х-КП) подходит для всех применений, где есть необходимость подключения промышленных маркирующих устройств для маркировки длины. Маркирующее устройство подключается непосредственно к измерителю длины. Шаг растра печати - 0,166 мм. Контроллер управления печатью исключает повтор и наложение маркирующих импульсов при отмотке кабеля в обратную сторону при маркировании на линиях перемотки.

Блокиратор счета (Метраж-хх-хх-х-х-Б) представляет собой датчик, который мгновенно прекращает подсчет метража при выходе кабеля из измерителя. При больших скоростях без этого датчика измеритель может по инерции еще некоторое время продолжить счет.

Технические характеристики:
Модель Метраж-20 Метраж-50 Метраж-100
Рабочие параметры
Диапазон рабочих диаметров кабеля 1,5…20 мм 3…50 мм 5…100 мм
Максимальнао допустимая скорость 600 м/мин 600 м/мин 300 м/мин
Погрешность измерения длины ± 0,2 %
Дискретность измерения длины 0,867 мм 0,867 мм 0,867 мм
Тип механического преобразователя гусеничний*
Тип датчика инкрементальный энкодер
Функция реверсивного счета ● ● ●
Откидные передние ролики - o ●
Самосводящиеся ролики - o ●
Контроллер печати o o o
Блокировка счета при выходе провода o o o
Конструктивные параметры
Рабочая температура -10…+50 град С
Габаритные размеры (длина х высота х ширина) 438х450х160 мм 495х500х250 мм 650х550х300 мм
Вес 14 кг 17 кг 35 кг

* Используются стандартные, легкозаменяемые ремни
● - доступно независимо от заказного кода; o - в зависимости от заказного кода;
