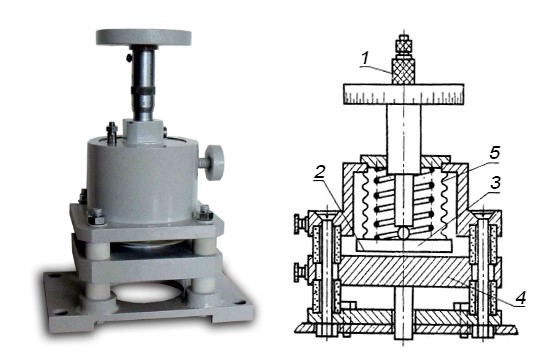

1-микрометрическая головка; 2-пространство для образца; 3-подвижный электрод; 4-неподвижный электрод; 5-сильфон
Назначение:
Измерительная ячейка предназначена для проведения измерений ёмкости и угла тангенса диэлектрических потерь образцов из диэлектрических материалов по ГОСТ 22372-77
Описание:
Измерение ёмкости и тангенса диэлектрических потерь диэлектрических материалов производится с помощью данной измерительной ячейки и следующих приборов:
- источника синусоидального напряжения частотой от 100Гц до 5 МГц;
- измерительного устройства;
- индикатора
(данные приборы не входят в комплект поставки измерительной ячейки)
Технические характеристики:
Диаметр электродов
50 мм
Система
Двухэлектродная
Двухэлектродную систему рекомендуется применять, если приборы не позволяют подключение охранного электрода и поверхностной проводимостью образца можно принебречь
Ход электрода
7 мм
Погрешность установки расстояния между электродами
