КАЛИБРАТОР ДАВЛЕНИЯ "КДУ-1"

1. Калибратор предназначен для воспроизведений давления при проведении поверки или калибровки измерительных преобразователей абсолютного и дифференциального давления, входящие в состав расходомерных устройств учета газов или жидкостей и в состав измерительных систем и комплексов, в том числе измерительно-управляющих комплексов "ФЛОУТЭК-ТМ". При этом, преобразователи дифференциального давления могут находиться под воздействием давления, равного рабочему избыточному давлению в трубопроводе, в котором выполняется измерение дифференциального давления.

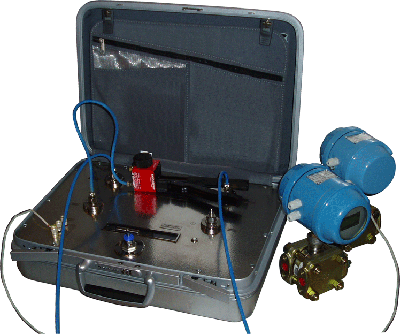

2. Калибратор изготавливается в переносном исполнении для удобства доставки его к месту проведения поверки (калибровки) преобразователей. Корпус калибратора выполнен в виде чемодана, имеющего откидную крышку и ручку для переноса калибратора.
3. Калибратор взрывозащищенного исполнения предназначен для эксплуатации во взрывоопасных зонах открытых промышленных площадок и помещений, где возможно образование взрывоопасных смесей категорий IIА и IIВ.
4. Калибратор выпускается по техническим условиям ТУ У 73.1-31283392-003-2004.

1. Верхние пределы воспроизведений давления устанавливаются при конфигурировании калибратора согласно заказу:
- абсолютного давления ............................................................................... - 0,7- 1,6 и 2,5 МПа-
- дифференциального давления .................................................................... - 6,3 и 63 кПа.
При воспроизведении дифференциального давления в пневмосистеме калибратора воспроизводится избыточное давление в диапазоне от 0 до 1,5 МПа согласно заказу.
2. Пределы допускаемой основной приведенной погрешности калибратора в процентах поддиапазона воспроизведений при температуре окружающего воздуха (20 +2) °С составляют 0,025 % при воспроизведениях:
- абсолютного давления в поддиапазонах ... - от 0,02 до 0,7 МПа, от 0,7 до 1,6 МПа и от 0,7 до 2,5 МПа-
- дифференциального давления в поддиапазонах .... - от 0 до 6,3 кПа и от 6,3 до 63 кПа.
3. Параметры электрического кодового выходного сигнала калибратора, предназначенного для реализации обмена информацией с ПЭВМ при выполнении конфигурирования калибратора, соответствуют сигналу стандарта Bell202 в соответствии с форматом открытого цифрового протокола HART. Сигнал передается по электрической линии, по которой протекает постоянный ток, потребляемый калибратором.
4. Электрическое питание калибратора осуществляется от внешнего источника питания постоянного тока, имеющего следующие технические характеристики:
- значение выходного напряжения - в диапазоне от 14,5 до 30 В-
- пульсация выходного напряжения в диапазоне частот от 47 до 125 Гц - не более 0,2 В двойного амплитудного значения при токе нагрузки 50 мА-
- значение напряжения собственных шумов в диапазоне частот от 500 Гц до 10 кГц - не более 1,2 мВ (действующее значение)-
- выходной импеданс - не более 10 Ом при токе нагрузки до 100 мА.
5. Потребляемая электрическая мощность - не более 1 Вт.
6. Эксплуатация калибратора допускается при следующих условиях:
- температура окружающего воздуха - (20 +2) °С-
- относительная влажность - до 80 %-
- атмосферное давление - от 84 до 107 кПа (от 630 до 800 мм рт.ст.)-
- внешние электрические и магнитные поля (кроме Земного), вибрация и тряска находятся в пределах, не влияющих на работу калибратора-
- рабочее положение - горизонтальное, панелью управления кверху.
7. Габаритные размеры калибратора не превышают 500 х 400 х 190 мм.
8. Масса калибратора не превышает 13 кг.
