Электрогидрореле КЭГ-Д-16/8, КЭГ-И-16/8

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
123-45-4510
Производитель:
Сертификат:
ОА НПО "Теплоавтомат" сертифікат 1
Цена с НДС:
Цена по-запросу
Описание

Электрогидрореле КЭГ предназначено длядистанционного электрического и местного (ручного) управления гидравлическими ипневматическими исполнительными механизмами двухстороннего и одностороннего действия.

Климатические условия
Температураот +6 до +55°С, относительная влажность 100% при температуре 25°С (исполнение У2по ГОСТ 15150-69).
Условия, соответствующие маркировке IP55 по ГОСТ14254-96.

Технические характеристики

  • Рабочая среда:
    - минеральныемасла: вязкость от 20 до 70 мм2/с, класс чистоты не ниже 12по
    ГОСТ 17216-71, температура от +20 до +60°С-
    - вода с допустимыми:осадком не более 5 г/л, с частицами минеральных удобрений (аммиачная селитра,аммофос или хлористый натрий) не более 1%, температура – от +5 до +55°С-
    -воздух: класс чистоты не ниже 10 по ГОСТ 17433-80, температура от +20 до
    +60°С.
  • Давление рабочей среды, МПа (кгс/см2):
    - масло и вода не более1,6 (16,0)-
    - воздух не более 1,0 (10,0).
  • Условный проход: 8 мм.
  • Масса: не более 4,7 кг.

    Модификации и их отличительные признаки

    Характеристика Модификация
    КЭГ-Д-16/8 КЭГ-И-16/8
    Режим работы длительный импульсный (кратковременный)
    Управляющий сигнал - напряжение постоянного тока, В 24 +2,4 Положительная полярность
    24 +2,4
    -3,6
    -3,6 Отрицательная полярность импульса:
    6 +0,6
    -0,9
    Длительность импульса, с - ?1 ?20
    Потребляемая мощность, Вт, не более 3,5 6,0
    Напряжение срабатывания, В, не более 18 18 – при положительной полярности импульса
    Напряжение отпускания, В, не более - От 1 до 4 – при отрицательной полярностиимпульса

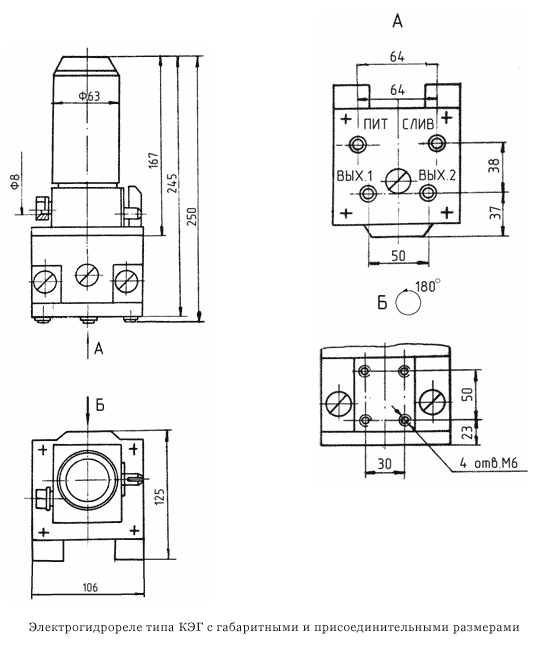

    Электрогидрореле типа КЭГ с габаритными иприсоединительными размерами

    Электрогидрореле типа КЭГ с габаритными и присоединительными размерами
