Комплекс мониторинга энергооборудования

  • Комплекс мониторинга энергооборудования
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
130-72-963
Производитель:
ЧАО "ДИГ"
Статус поставщика:
На правах представителя
Сертификат:
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Условия эксплуатации

  • температура окружающего воздуха от минус 5о С до плюс 35о С-
  • верхнее значение относительной влажности воздуха (98 ± 2) % при температуре окружающей среды плюс 35о-
  • запыленность окружающей атмосферы не более 1200 мГ/м3-
  • наклон в любую сторону от горизонтального положения до 15о-
  • изменение напряжения питающей сети от 85% до 110% номинального значения.

Состав

  • модуль сбора и передачи информации (устройство УСПД-2)-
  • датчик давления ДДИ-
  • преобразователь сигнала RS422/RS485 искробезопасный ПСИ-
  • преобразователь сигнала ПС RS232/RS422-
  • программное обеспечение, устанавливаемое на персональный компьютер не ниже Intel Pentium III.

Данные от устройства УСПД-2 до преобразователя ПСИ RS422/RS485 передаются по информационной шине в виде выделенной телефонной линии.

Данные от преобразователя ПСИ RS422/RS48

5 до преобразователя ПС RS232/RS422 передаются по информационной шине в виде витой пары.

Комплекс допускает подключение к одной искробезопасной информационной шине до 32 устройств УСПД-2 либо других интеллектуальных датчиков с согласованным выходом.

Функции

Комплекс обеспечивает сбор, преобразование и передачу следующих сигналов:

  • токовая нагрузка двух потребителей-
  • сопротивление изоляции двух подклю ченных потребителей-
  • два искробезопасных дискретных сигнала-
  • один искробезопасный сигнал внешнего датчика - источника напряжения (типа УПДС)-
  • один искробезопасный сигнал внешнего датчика давления.

Устройство УСПД-2 обеспечивает индикацию:

  • напряжения питания-
  • целостности информационной шины-
  • полярности информационной шины-
  • передачи информационного сигнала от устройства.

Конструкция

Устройство УСПД-2 представляет собой сварную металлическую конструкцию, установленную на салазках и состоящую из трех отсеков. Нижняя часть устройства представляет собой вводные коробки для подключения двух силовых фидеров с диаметрами кабелей до 63 мм. В верхней части расположен отсек для электронных блоков, источника питания и вводная коробка для подключения 8 контрольных кабелей. Корпус имеет 4 болтовые крышки, на одной из которых размещен светодиодный индикатор.

Блоки преобразования сигналов ПСИ и ПС имеют пластмассовые корпуса с кабельными вводами, на лицевой панели расположены светодиодные индикаторы.



Датчик давления и преобразователи сигналов

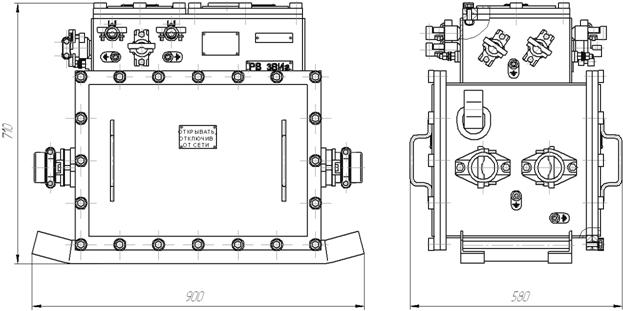

Габаритный чертеж устройства УСПД-2

Масса 250 кг

ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование параметра

Величина

Номинальный ток измеряемых вводов, А, не более

400,0

Кратность перегрузки по току

7

Уставки тока измеряемых вводов, А

125, 160, 250, 320, 400

Погрешность измерения тока, %, не более

2

Погрешность измерения сопротивления изоляции, %, не более

15

Входное сопротивление цепей измерения сопротивления изоляции, Мом не менее

10

Количество каналов измерения тока

2

Количество каналов измерения сопротивления изоляции

2



Количество каналов дискретных сигналов

2

Количество каналов для подключения датчиков источников напряжения (и/б цепь U<36В)

1

Количество каналов для подключения датчиков технологических параметров (и/б цепь 24В 4…20 мА)

1

Номинальное напряжение сети, В

660, 1140

Частота, Гц

50

Номинальное напряжение питания, В

36, 127, 220

Протяженность информационной шины, м, не более

9800

Сечение проводов витой пары информационной шины, кв. мм, не менее

0,6

Скорость передачи по информационной шине, бод (бит/сек)

1200…115200

Время передачи информации, с, не более

3

Вид и уровень взрывозащиты

РВ 3В Иа

Степень защиты устройства от внешних воздействий по ГОСТ 14254.

IР54

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок эксплуатации преобразователя 12 месяцев год со дня ввода в эксплуатацию, но не более 18 месяцев от даты поставки.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входит:

  • устройство УСПД-2-
  • датчик давления ДДИ-
  • преобразователь сигнала RS422/RS485 искробезопасный ПСИ-
  • преобразователь сигнала ПС RS232/RS422-
  • программное обеспечение с аппаратным ключом защиты
  • паспорт-
  • руководство по эксплуатации.
Скачать описание для КМО
