КОМПЛЕКСЫ ДЛЯ МЕХАНИЗИРОВАННОЙ РАЗГРУЗКИ ПРОХОДЧЕСКИХ БАДЕЙ ТИПА БПСМ

Устройство предназначено для опрокидывания бадей без участия человека при высыпании горной массы.

Проходческие комплексы БПСМ изготавливаются для бадей вместимостью от 0 ,75 до 5,0м3. Каждый комплекс совместим с аналогичной по типу и размеру проходческой бадьёй.

Первое конструктивное исполнение (рис 1) разработано для бадей БПСМ-0.75 … БПСМ-3 и состоит из бадьи 1, разгрузочной ляды 2, направляющей рамки 3 и лебёдки 4.

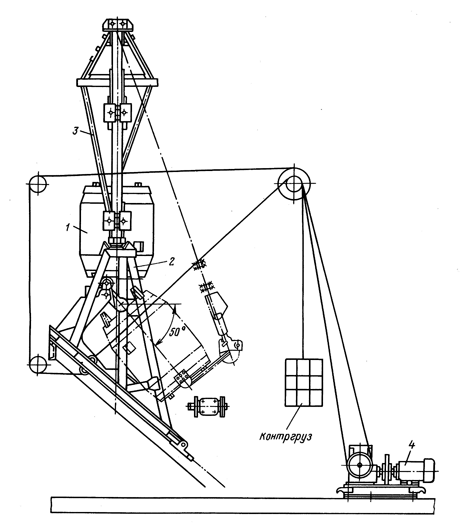

Рисунок 1 Комплекс оборудования БПСМ

Разгрузочная ляда представляет собой сварную прямоугольную раму с кронштейном, на котором укреплён ловитель с пазом и направляющими роликами.. При разгрузке бадьи штырь на её днище попадает бобышкой в паз ловителя, а клиновой отбойник, взаимодействует с элементами ловителя, дают бадье импульс на разворот в удобное положение.

Открывание и закрывание ляды осуществляется лебёдкой, состоящей из электродвигателя, червячного редуктора, барабана и электромагнитного тормоза. Электрооборудование лебёдки выполнено в рудничном взрывобезопасном исполнении.

Второе конструктивное исполнение (рис 2) разработано для бадей типоразмеров БПСМ-4, БПСМ-4,5 и БПСМ-5 и состоит из проходческой бадьи 1, разгрузочной ляды 2, направляющей рамки 3 и лебёдки 4.

Направляющая рамка включает в себя сварной каркас с зонтом, направляющие ролики и спрямляющий раструб, закреплённый в центральной части каркаса. Разгрузочная ляда 2 – сварная конструкция, на боковых частях которой имеются стойки с выступающими кулаками. При подъёме бадьи ее дужка взаимодействует со спрямляющим раструбом, и бадья разворачивается и удерживается в рамке. При спуске на разгрузку бадья садиться фиксаторами на кулаки разгрузочной ляды и опрокидывается.

Направляющая рамка представляет собой металлическую конструкцию зонтикового типа и предназначена для сопровождения бадьи при её движении по стволу до подвесного проходческого полка в фиксированном пространстве. Направляющая рамка движется по направляющим канатам через приливы со втулками на направляющих стойках.

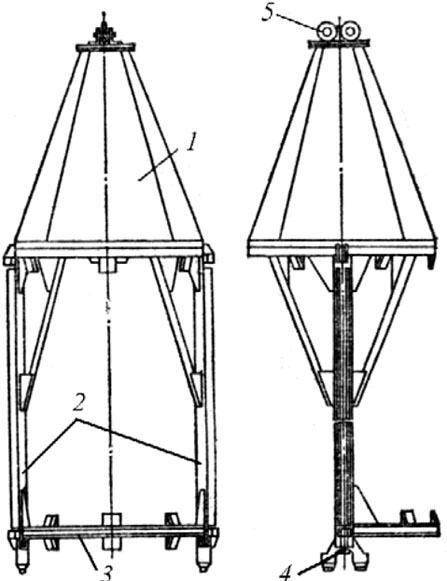

Рисунок 3 Направляющая рамка.

Она состоит из, зонт 1, двух направляющих стоек 2 соединённых в нижней части дугой жёсткости 3. В нижней части стоек специальные упоры 4, в верхней части свободно вращающиеся ролики 5 для пропуска головного каната.
