ВЧ-коммутатор КР1
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
127-151-1829
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
- Предназначен для автоматической коммутации радиосигналов вещательного телевидения с двух входов на один выход.
- Коммутация происходит при пропадании: радиосигнала на заданной частоте или модуляции радиосигнала на заданной частоте.

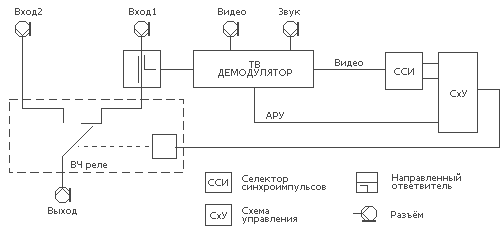

Рис.1. Структурная схема ВЧ-коммутатора.
| КР1 | |
| Проходное затухание «Входа 1»-«Выход», дБ, не более | 1 |
| Проходное затухание «Вход 2»-«Выход», дБ, не более | 0,1 |
| Проходное затухание выключенного канала, дБ, не менее | 57 |
| Демодулятор | |
| Диапазон входных частот, МГц | 48-862 |
| Входной уровень, дБмкВ | 65-95 |
| Шаг перестройки, мГц | 1 |
| Разнос несущих изображения и звукового сопровождения, МГц | 6,5 |
| Выходной уровень видеосигнала, В | 1 / 75Ом |
| Выходной уровень сигнала звукового сопровождения, В | 0,25 / 12кОм |
| Типы разъёмов: | |
| «Вход 1», «Вход 2» | F |
| «Выход» | F |
| выходы «Видео», «Звук» | RCA |
| Питание | 220В (+10-15%) 50Гц |
| Рабочий диапазон температур, °С | 0…+50 |
| Габаритные размеры, мм | 250x170x73 |
| Масса, кг | 1,16 |
