КОНТАКТОР ЭЛЕКТРОМАГНИТНЫЙ КВ-2М У2 ТУ 16-524.033-80

Контакторы предназначены для управления асинхронными и синхронными электродвигателями и установками с активной и слабоиндуктивной нагрузкой, не подверженными действию атмосферных перенапряжений.

Классификация

Контакторы классифицируются по номинальному току и номинальному току отключения.

Структура условного обозначения контактора КВ-2М-6-[*]-Х[*] У2:

KB — контактор высоковольтный;
2 — расположение привода — параллельное полюсам;
М — модернизированный;
6 — номинальное рабочее напряжение, кВ;
[*] — номинальный ток, А;
[*] — номинальный ток отключения, кА;
У2 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

Особенности конструкции

Контактор состоит из трех полюсов, установленных на четырех изоляционных рейках. Рейки стягивают стальные щеки, между которыми расположены полюса, электромагнитный привод и вспомогательные контакты. На панели электромагнитного привода при его работе на постоянном токе устанавливается блок резисторов. Каждый полюс контактора состоит из:
— системы подвижного контакта КВ-2М , установленной на подвижном изоляционном валу. Подвижной контакт КВ-2М установлен на контактодержателе, который соединен с выводом полюса гибкой связью контактора КВ-2М. Подвижный контакт КВ-2М изготовлен из электротехнического сплава со специальным покрытием. Количество силовых подвижных контактов в контакторе КВ-2М - 3 шт. Габаритные размеры подвижных контактов к контакторам КВ-2М - 56х49х16 мм.
— системы неподвижного контакта КВ-2М, установленной на рейках, которая состоит из катушки магнитного дутья с сердечником неподвижного контакта КВ-2М, укрепленного на скобе, и магнитопроводов. Неподвижный контакт КВ-2М изготовлен из электротехнического сплава со специальным покрытием.
Количество силовых неподвижных контактов в контакторе КВ-2М - 3 шт. Габаритные размеры неподвижных контактов к контакторам КВ-2М - 89х35х25/8 мм.
— камеры дугогашения, состоящей из набора керамических пластин и керамических щек, заключенных в каркас из пластмассовых планки и вкладыша, и гетинаксовых щек.
Электромагнитый привод состоит из подвижной и неподвижной систем, установленных на панели. Подвижная система состоит из якоря, который поворачивается в подшипниках на оси. Угол поворота якоря ограничивает упор. Неподвижная система состоит из сердечника и втягивающей катушки. Вспомогательные контакты, связанные системой рычагов с подвижным валом, состоят из набора пластмассовых щек, между которыми на оси установлены рычаги, а на них — контактные мостики, закрепленные пружиной. Неподвижные контакты контактора КВ-2М закреплены на щеках.
Для работы привода электромагнитного на постоянном токе устанавливается блок резисторов.
Контакторы КВ-2М У2 предназначены для реверсирования электродвигателя и для питания статора электродвигателя постоянным током при динамическом торможении.

Технические характеристики

Параметры	Типоисполнения контакторов
	КВ-2М-6-040-0,7 У2 КВ-2М-6-032-0,7 У2	КВ-2М-6-160-1,0 У2 КВ-2М-6-063-1,0 У2	КВ-2М-6-160-1,5 У2 КВ-2М-6-100-1,5 У2	КВ-2М-6-250-3,9 У2 КВ-2М-6-160-3,9 У2	КВ-2М-6-400-3,9 У2 КВ-2М-6-250-3,9 У2
	Типоисполнения реверсоров
	РВ-2М-6-040-0,7 У2 РВ-2М-6-032-0,7 У2	РВ-2М-6-160-1,0 У2 РВ-2М-6-063-1,0 У2	РВ-2М-6-160-1,5 У2 РВ-2М-6-100-1,5 У2	РВ-2М-6-250-3,9 У2 РВ-2М-6-160-3,9 У2	РВ-2М-6-400-3,9 У2 РВ-2М-6-250-3,9 У2
Номинальное напряжение, кВ	6	6	6	6	6
Наибольшее рабочее напряжение, кВ	7,2	7,2	7,2	7,2	7,2
Номинальный ток, А:
частотой 50 Гц	40	100	160	250	400
частотой 60 Гц	32	63	100	160	250
Номинальный ток отключения, кА	0,7	1,0	1,5	3,9	3,9
Включающая способность, кА	1,5	1,5	1,5	3,9	3,9
Ток электродинамической стойкости (амплитудное значение), кА	4,0	5,5	6,0	8,0	8,0
Ток термической стойкости 4-секундный (действующее значение), кА	2,0	2,0	2,0	3,9	3,9
Число витков катушки магнитного дутья	23	10	7	4	3
Частота включений, ч, не более	300	300	300	300	300
Режим работы	Прерывисто-продолжительный или повторно-кратковременный
Масса, кг, не более:
контактора	100	100	100	115	115
реверсора	585	585	585	620	620

Условия эксплуатации

Высота над уровнем моря не более 1000 м. В помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, и имеется сравнительно свободный доступ наружного воздуха. Температура окружающего воздуха от минус 40 до 40°С. Среднемесячное значение относительной влажности 80% при 20°С. Окружающая среда невзрывоопасная, не содержащая пыли более 5 мг/м³, агрессивных газов в концентрациях, снижающих параметры аппарата в недопустимых пределах. Частота вибрации установки не более 35 Гц с максимальным ускорением 0,5 g. Рабочее положение вертикальное. Допускается отклонение от рабочего положения не более 20°С в любом направлении. Контакторы для внутрироссийских и экспортных поставок соответствуют ТУ 16-524.033-80. В части требований техники безопасности изделия соответствуют ГОСТ 12.2.007.3-75. ТУ 16-524.033-80.

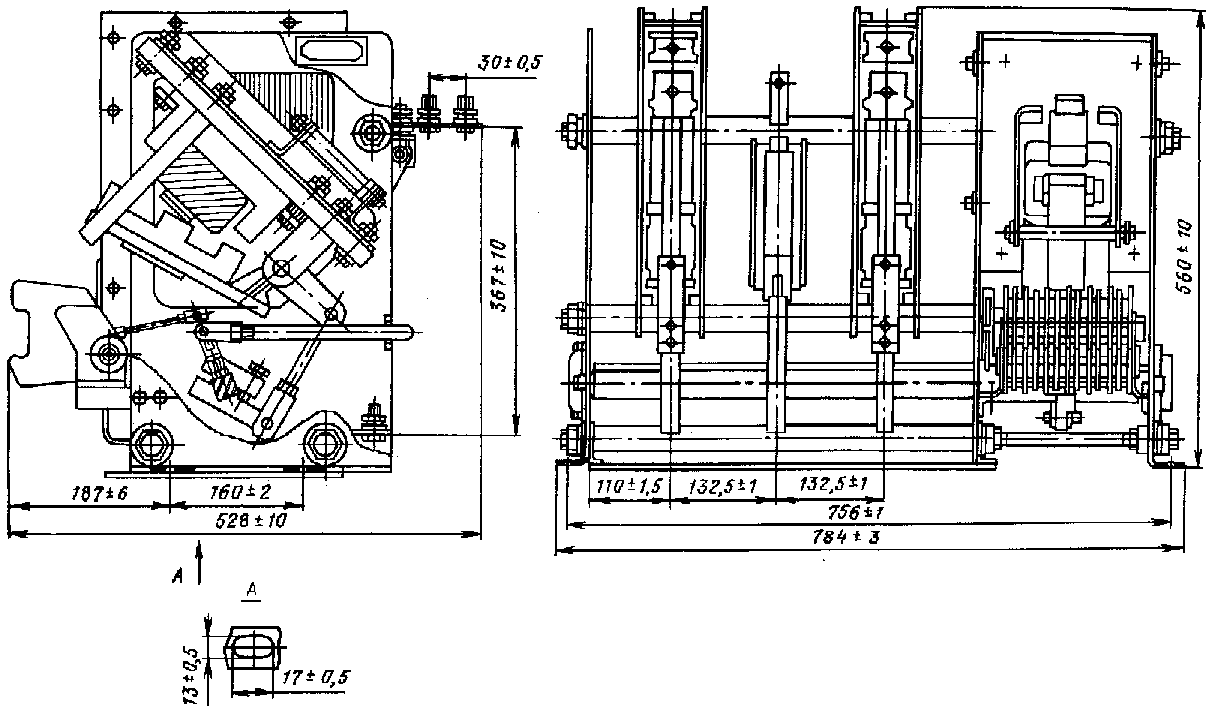

Габаритные, установочные и присоединительные размеры контактора типа КВ-2М У2


Контакты к контакторам КВ-2М реверсора РВ-2М

Подвижный ПИТЖ.731323.001, неподвижный ПИТЖ.745261.009 (смотри фото 2)
Являются запчастью для: Реверсор высоковольтный электромагнитный типа РВ-2М.
Контакторы предназначены для управления асинхронными и синхронными электродвигателями и установками с активной и слабоиндуктивной нагрузкой, не подверженными действию атмосферных перенапряжений, реверсоры — для управления асинхронными и синхронными электродвигателями в установках, не подверженных действию атмосферных перенапряжений.
