Конверторы состоят из полосовых фильтров, фильтра ПАВ, смесителей, кварцованных гетеродинов, усилителя, системы АРУ.
Использование двойного преобразования частоты позволило избежать запрещённых комбинаций входных и выходных каналов при конвертировании, а использование фильтра ПАВ позволяет работать в смежных каналах.

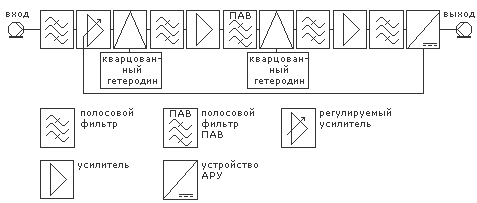

Структурная схема конвертора показана на рис. 1.
Рис. 1. Структурная схема конвертора с повышенной селективностью.
КВ-МВ/МВ 56А18M, КВ-ДМВ/МВ 56А18М | КВ-МВ/МВ 40А18М, КВ-ДМВ/МВ 40А18М | |
Входной уровень, дБмкВ | 62-92 | 78-108 |
Входной уровень, при котором отношение радиосигнала изображения к невзвешенному шуму в полосе частот 5,75 МГц не менее 60 дБ, дБмкВ | 70 | 80 |
Выходной уровень, дБмкВ | 118 | |
Коэффициент усиления, дБ, не менее | 56 | 40 |
Коэффициент шума, дБ, не более | 9 | |
Изменение выходного уровня при изменении входного уровня 62-92/78-108 дБмкВ, дБ, не более | +1 | |
Ослабление радиосигнала изображения на частотах, отстоящих от частоты несущей изображения | ||
на минус 2,00 МГц, дБ | 50 | |
на минус 1,25 МГц, дБ | 3 | |
Избирательность по ближайшему несмежному каналу в ТВ диапазоне, дБ, не менее | 70 | |
Избирательность по зеркальному каналу, дБ, не менее | 65 | |
Уровень побочных частот на выходе конвертора, дБ, не более | 65 | |
Неравномерность АЧХ в рабочей полосе частот, дБ, не более | 1,5 | |
Напряжение питания, В | 12±0,5 | |
Потребляемый ток, А, не более | 0,28/0,26 |
