Аппарат защиты электродвигателей КОРД.У4.У5 типа АЗД 2 с групповым блоком индикации БИГ 2

Аппарат КОРД.У4.У5 типа АЗД 2 с групповым блоком индикации БИГ 2, далее именуемый «Аппарат АЗД 2 с блоком индикации БИГ 2», предназначен для комплексной защиты электродвигателей машин и механизмов, содержащих группу (до 8 шт.) электродвигателей, включаемых отдельными контакторами. Основное применение - для групповой защиты многодвигательных машин и механизмов или для защиты группы двигателей одного технологического процесса (группы приводов насосных установок, группы приводов задвижек и др.).

Структура условного обозначения

КОРД.У4 - название аппарата по групповым Техническим условиям в унифицированном корпусе с многофазным контролем тока-
У5 - климатическое исполнение и категория размещения по ГОСТ 15150-
АЗД 2 - тип аппарата по выполняемым функциям.

Условия эксплуатации

• температура окружающей среды от -5°С до +50°С-
• относительная влажность при температуре +32±2°С 98±2%.

Функции

Аппараты АЗД 2 с БИГ 2 обеспечивают выполнение следующих функций для каждого электродвигателя:

• защита двигателя при обрыве фазы питания-
• защита двигателя при технологических перегрузках-
• защита двигателя при незавершившемся пуске и заклинивании (опрокидывании)-
• индикация перегрузок двигателя в процессе работы-
• блокировка и деблокировка повторного пуска двигателя после срабатывания защиты-
• индикация о срабатывании каждого аппарата АЗД 2-
• контроль работы каждого аппарата.

Конструкция

Конструктивно аппарат АЗД 2 выполнен единым блоком, в который входят датчики тока, электронная схема и исполнительный элемент, залитые герметизирующим компаундом. Мощность выходных контактов аппарата АЗД 2 позволяет включать их непосредственно в цепи катушки контактора магнитного пускателя без промежуточных реле.
Блок индикации БИГ 2 выполнен в виде пластмассового корпуса, на котором расположены контрольные клеммы для соединения БИГ 2 со всеми подключаемыми к нему аппаратами АЗД 2 (по количеству защищаемых двигателей), светодиодные индикаторы контроля нагрузки электродвигателя «КОНТРОЛЬ» и контроля срабатывания защиты «ЗАЩИТА», кнопка «СБРОС» для деблокировки повторного пуска двигателя после срабатывания защиты, клеммы и индикатор питания БИГ 2.

Технические характеристики

Диапазон мощности защищаемых двигателей, кВт	от 2,2 до 90,0
Напряжение питания защищаемых двигателей, В	380
Коммутационная способность выходных цепей управления контактором: максимальный ток, А максимальное напряжение, В	6 600
Исполнения групповых блоков индикации:
БИГ 2-3	до 3 аппаратов АЗД 2
БИГ 2-5	до 5 аппаратов АЗД 2
БИГ 2-8	до 8 аппаратов АЗД 2
Габаритные размеры аппарата АЗД 2, мм, не более	160-110-86
Масса аппарата АЗД 2, кг, не более	2,7
Габариты блока индикации группового БИГ 2, мм, не более	240-170-90
Масса блока индикации БИГ 2, кг, не более	1,0

Особенности

Аппарат АЗД 2 имеет три типоразмера в зависимости от диапазона токов защищаемых электродвигателей:

• 1-й типоразмер - на токи от 4,8 А до 62 А-
• 2-й типоразмер - на токи от 20 А до 106 А-
• 3-й типоразмер - на токи от 39 А до 212 А.

Аппарат АЗД 2 не требует отдельного источника питания, так как питание аппарата обеспечивается исключительно за счет его индуктивной связи с жилами защищаемого двигателя. Аппарат АЗД 2 обеспечивает защитные функции с помощью легко перестраиваемой токо-временной характеристики, что существенно повышает надежность защиты двигателя. Возможность точной настройки аппарата с учетом кратностей токов и временных характеристик электродвигателей позволяет эффективно защищать электродвигатели вентиляторов экскаваторов и другого оборудования от обрыва фазы питания.
Мощность выходных контактов для управления пускателем позволяет включать их непосредственно в цепи катушки контактора магнитного пускателя без промежуточных реле.

Гарантия изготовителя

Гарантийный срок - 24 месяца со дня поставки.
Срок службы - 10 лет.

Комплектность поставки

• аппараты АЗД 2 (по количеству защищаемых двигателей в группе)-
• блок индикации групповой БИГ 2-3 или БИГ 2-5 (в зависимости от количества защищаемых двигателей в группе)-
• руководство по эксплуатации - паспорт (объединенный документ).

Примеры заказа

1. Для защиты группы из 3 двигателей с номинальными токами 60 А:
   Аппарат защиты электродвигателя АЗД 2 (2-й типоразмер) - 3 шт.
   Блок индикации групповой БИГ 2-3 - 1 шт.
2. Для защиты группы из 4 двигателей с номинальным током 17 А:
   Аппарат защиты электродвигателя АЗД 2 (1-й типоразмер) - 4 шт.
   Блок индикации групповой БИГ 2-5 - 1 шт.

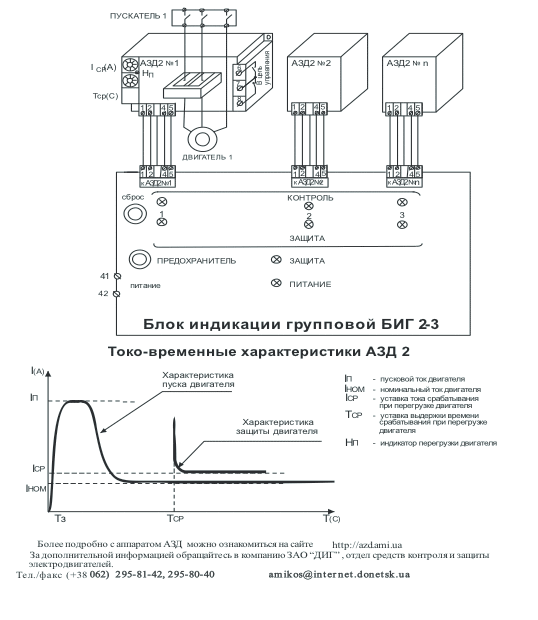

Монтаж аппаратов АЗД 2 с групповым блоком индикации БИГ 2
