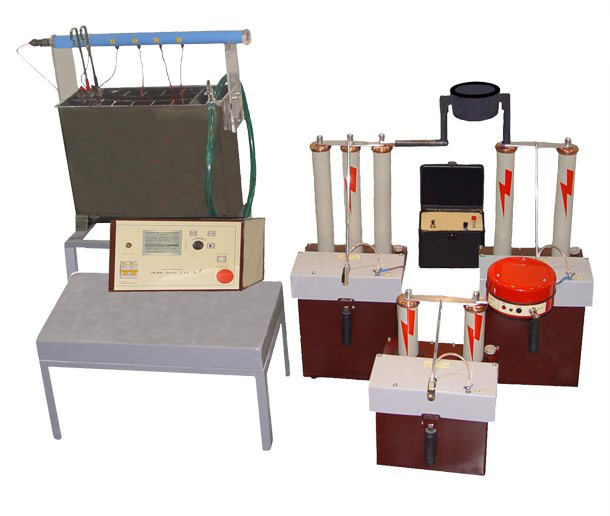

Малогабаритный испытательный аппарат «АВ-50/70-3»

Назначение изделия:

Аппарат предназначен для испытаний электрической прочности изоляции различных электротехнических изделий постоянным и переменным напряжением, а именно:

• испытания средств защиты персонала (бот - 1 изделие, перчаток - 4 изделия);
• испытания объектов постоянным (до 70 кВ) и переменным (до 50 кВ) напряжением;
• испытания оперативных штанг переменным напряжения до 100 кВ;
• испытания изоляции индикаторов и инструмента напряжением до 1 кВ;
• определения пробивного напряжения жидких диэлектриков до 100 кВ (по ГОСТ 6581-75);
• определения мест повреждений в кабельных линиях (служит источником питания, способен выдерживать кратковременные перегрузки по току при пробоях в кабеле).

Аппарат обеспечивает:

• измерение токов утечки в низковольтной ветви;
• измерение токов утечки в высоковольтной ветви на постоянном и переменном напряжении (по радиоканалу);
• ручной и автоматический режимы работы в процессе испытаний;
• фиксацию напряжения пробоя и тока утечки за 0,5 секунды до пробоя во всех режимах.

Аппарат может быть использован в двух вариантах – стационарном и переносном. Эксплуатируется в помещениях или под навесом при рабочих значениях температуры воздуха от минус 10° С до плюс 40° С.

Технические характеристики:

• Питание – однофазная сеть переменного тока напряжением 220±20 В, частотой 50±2 Гц;
• Потребляемая мощность, не более, 2000 Вт;
• Количество источников высокого напряжения – 4;
• Параметры источников приведены в таблице:

• Параметры испытательной ванны:
  • количество испытательных электродов – 4;
  • габаритные размеры (с подставкой) – 670х470х1120 мм;
  • масса в сухом состоянии, не более, 10 кг.
• Параметры встроенного киловольтметра:
  • пределы измерения напряжения переменного тока – 1, 20, 100 кВ;
  • приведенная относительная погрешность измерения, не более, 3 %.
• Параметры встроенного измерителя тока:
  • предел измерения (постоянного и переменного тока) – 35 мА;
  • приведенная относительная погрешность измерения, не более, 3 %.
• Параметры высокопотенциального измерителя тока ИТВР-4:
  • предел измерения (постоянного и переменного тока) – 10 мА;
  • приведенная относительная погрешность измерения, не более, 3 %.
• Площадь, занимаемая аппаратом (рекомендуемая), 4 м².
• Масса оборудования, не более, 100 кг.
• Срок службы оборудования аппарата – 10 лет.

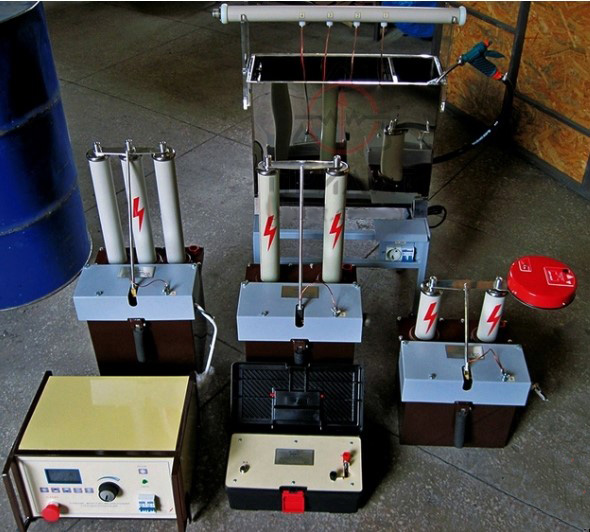

Комплект АВ-50/70-3:



Комплектность аппарата приведена в таблице :
