Измеритель длины кабеля "МЕТРАЖ" - Предназначение:
Измеритель длины предназначен для измерения длины и линейной скорости движения кабеля и кабельных изделий в процессе их производства, а также для измерений длины кабеля при совершении торговых операций на предприятиях кабельной промышленности и торговых организациях.

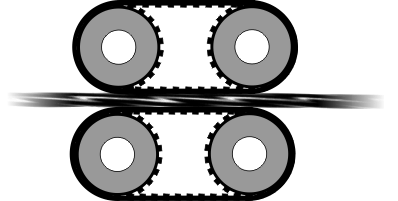

Применение гусеничного механического преобразователя позволяет значительно снизить недостатки измерения длины кабеля, обусловленные применением обычного мерного колеса.
Недостатки стандартного мерного колеса:
- Вибрация и проскальзывание мерного колеса на больших скоростях, что ведет к ошибкам измерения
- Большая ошибка измерения неровных кабелей
- Деформация измеряемого изделия
- Значительная ошибка измерения, обусловленная изгибом (соответственно и деформацией) измеряемого изделия в месте контакта с колесом!
- Большая ошибка измерения неровных кабелей
- Деформация измеряемого изделия
- Значительная ошибка измерения, обусловленная изгибом (соответственно и деформацией) измеряемого изделия в месте контакта с колесом!
Ошибка тем больше, чем больше диаметр кабеля и чем меньше диаметр мерного колеса и рассчитывается по формуле:
Δ = r/(R + r) = d/(D + d)
где r/d, R/D - радиус/диаметр провода и мерного колеса соответственно.
Например, при диаметре мерного колеса 200мм и диаметре провода 5мм, ошибка составит 5/(200+5) = 0,024 = 2,4%
Преимущества гусеничных измерителей длины:
- Отсутсвует проскальзывание провода
- Отсутствует ошибка измерения неровных кабелей
- Точность измерения не зависит от степени износа ремней
- Измеряемое изделие не деформируется
- Отсутствует погрешность, связанная с изгибом изделия
Рекомендации по выбору:
Метраж-И, Метраж-ИР подходят для большинства применений, для измерения изделий длиной 50 и более метров.
Метраж-ЭР наиболее подходит для измерения коротких отрезков, где дискретность измерения соизмерима с необходимой точностью.
Метраж-ЭМ подходит для всех применений, где есть необходимость подключения
промышленных маркирующих устройств для маркировки длины. Отличие - высокое разрешение счетных импульсов (0,17мм).
Измеритель длины кабеля "МЕТРАЖ" - Технические характеристики:
|
Модель |
Метраж - И |
Метраж - ИР |
Метраж - ЭР |
Метраж - ЭМ |
|
Рабочие параметры |
||||
|
Диапазон рабочих диаметров кабеля |
1…80 мм |
|||
|
Максимальнао допустимая скорость |
600 м/мин |
|||
|
Погрешность измерения длины |
± 0,2 % |
|||
|
Дискретность измерения длины |
14,4 мм |
14,4 мм |
1,16 мм |
0,17 мм |
|
Тип механического преобразователя |
гусеничний* |
|||
|
Тип электрического преобразователя |
индуктивный |
инкрементальный энкодер |
||
|
Функция реверсивного счета |
нет |
есть |
есть |
нет |
|
Конструктивные параметры |
|
|
|
|
|
Рабочая температура |
-10…+50 град С |
|||
|
Габаритные размеры (длина х высота х ширина) |
450х365х190 мм |
|||
|
Вес |
10 кг |
|||
|
Дополнительно |
Устройство комплектуется электронным счетчиком с функциями индикации метража и предустановки |
|||
