Микропроцессорный ПИД-регулятор + каскадный регулятор + регулятор соотношения МИК-121

- Измерение и контроль двух технологических параметров (температура, давление, расход, уровень и т.п.)
- Типы регуляторов:
" одноконтурный стандартный регулятор (ПИД­аналоговый, ПИД­импульсный)
" регулятор соотношения
" каскадный регулятор
" регулятор с внутренней обратной связью
" регулятор с внешней обратной связью
" регулятор с концевыми выключателями
" 3-х позиционный регулятор, 2-х позиционный регулятор
" комбинации вышеперечисленных типов регулятора
- Измерение, контроль и автоматическое регулирование одного технологического параметра (температура, давление, расход, уровень и т.п.)
- Обеспечение высокой точности поддержания значения измеряемого параметра
- Регуляторы обладают целым рядом новых возможностей, множеством дополнительных и усовершенствованных функций. Данная возможность позволяет использовать регуляторы для решения более широкого круга задач автоматизации
- Предназначены для автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве

Функциональные особености

МИК­121 функционально отличается от других регуляторов возможностью использования таких дополнительных типов регуляторов как:
- аналоговый или импульсный ПИД-регулятор соотношения двух параметров-
- аналоговый или импульсный каскадный ПИД-регулятор-
- регулятор с внешней заданной точкой.
ПИД-импульсный регулятор может использоваться с внутренней, внешней обратной связью или с концевыми выключателями. Концевые выключатели используются в импульсном регуляторе соотношения и в импульсном каскадном регуляторе.

Основные отличительные особенности МИК­121 от МИК-25, МИК-112 и МИК-121Н

1. Крепление: МИК-25, МИК-112, МИК-121 – щитовое, МИК-121Н – на DIN­рельс 35 мм-
2. Подключение: МИК-25 – с помощью клемно­блочного соединителя (КБЗ)- МИК-112, МИК-121 и МИК-121Н – с помощью разъем­клемм, размещенных на приборе-
3. Питание обмоток выходных реле: МИК-25 – внешнее =24В- МИК-112, МИК-121 и МИК-121Н – внутреннее-
4. Количество дискретных выходов: МИК-112 – 2 DO- МИК-25, МИК-121 и МИК-121Н – 4DO-
5. Питание пассивного аналогового датчика: МИК-25, МИК-112 – отсутствует, МИК-121 и МИК-121Н – присутствует-
6. Питание дискретных входных сигналов: МИК-25, МИК-112, МИК-121Н – отсутствует- МИК-121 – присутствует.

Примеры применения регуляторов

" Каскадное регулирование температуры в теплообменниках. Данный тип регулирования значительно увеличивает быстродействие и точность регулирования в инерционных объектах, которые имеют вспомогательный параметр (температура в промежуточном теплообменнике, расход текучей жидкости при регулировании ее температуры и т.д.).
" Соотношение “газ”-“воздух” в котельных установках. МИК-121 позволяют регулировать соотношение двух технологических параметров (“газ”-“воздух”) по заданному графику соотношения. При этом достигается экономичный эффект за счет уменьшения недосжигания газа при одних расходах и уменьшения избытка воздуха при других.
" Соотношение “руда”-“вода” в мельницах при подготовке руды для выплавки метала и т.д.

Конфигурирование прибора, коммуникационные функции и возможности

-Конфигурирование прибора, изменение его настроек и параметров, осуществляется по интерфейсу RS-485 с помощью программного пакета-конфигуратора "МИК-Конфигуратор"
-Использование программного пакета "МИК-Регистратор" предоставляет возможность построения системы сбора и архивирования информации на ПК
-Использование программного пакета ModBus OPC Server обеспечивает возможность автоматизации обмена информацией между приборами и приложениями-клиентами на ПК.
В качестве приложения-клиента, например, может использоваться SCADA-система, поддерживающая стандартный интерфейс доступа к данным ОРС Data Access 2.0
-SCADA система нового поколения Visual Intellect представляет мощную систему управления
технологическим процессом и обеспечивает многотерминальный мониторинг объекта управления,
протоколирование, дистанционное управление с любого терминала, аварийные защиты, дублирование и резервирование компонентов системы

Технические характеристики

- Количество каналов измерения: 2
- Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)
- Период измерения: не более 0,1 сек
- Период обновления информации на дисплее: не более 0,5 сек
- Входные аналоговые сигналы: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм), 0-75 мВ, 0-200 мВ, 0-2 В
- Входные сигналы от термопреобразователей сопротивления: ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
- Входные сигналы от термопар: ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
- Характеристики встроенного источника питания для пассивного датчика: 21В / 25мА
- Основная приведенная погрешность измерения: ± 0,2%
- Разрешающая способность цифровой индикации: ±0,01%
- Количество разрядов цифрового индикатора: 4
- Высота цифр светодиодных индикаторов: 10 мм (параметр) и 8 мм (задание, выход)
- Выходной аналоговый сигнал:
" 0-5 мА (Rн<=2кОм)-
" 0-20 мА (Rн<=500 Ом)-
" 4-20 мА (Rн<=500 Ом)-
" 0-10 В (Rвх>25кОм).
- 2 дискретных входы =24В/10мА
- 4 дискретных выходы:
" транзистор ОК: до 40В, 100мА-
" реле (переключаемый контакт): до 220В, 8А-
" оптосимисторные выходы: до 300В, 0.7А.
- Температура окружающей среды: от -40°С до +70°С
- Напряжение питания:
" от сети переменного тока от 100 В до 242 В, (50±1)Гц-
" от сети постоянного тока от 18 В до 36 В.
- Потребление:
" по переменном токе не более 8,5 ВА-
" по постоянном токе не более 250 мА.
- Корпус (ВхШхГ): щитовой 96х96х189 мм, IP30
- Монтажная глубина: 190 мм
- Масса блока: не более 0,6 кг

Подключение прибора

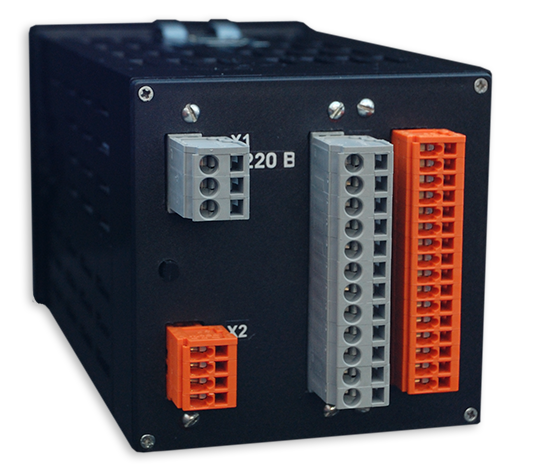

Подключение сигналов осуществляется с помощью разъемов-клемм, с пружинными соединениями, которые устанавливаются на тыльной стенке прибора (смотри внешний вид тыльной стороны)

Обозначение при заказе:

МИК - 121 - АА - ВВ - С - D - U - L

где:
АА и ВВ, соответственно код калибровки входа 1-го и 2-го каналов:
01 - унифицированный 0-5 мА
02 - унифицированный 0-20 мА
03 - унифицированный 4-20 мА
04 - унифицированный 0-10 В
05 - Напряжение 0 … 75 мВ
06 - Напряжение 0 … 200 мВ
07 - Напряжение 0 … 2В
08 - ТСМ 50М, W100=1,426, -50 … +200°С
09 - ТСМ 100М, W100=1,426, -50 … +200°С
10 - ТСМ гр.23, -50 … +180°С
11 - ТСП 50П, W100=1,391, -50 … +650°С
12 - ТСП 100П, W100=1,391, -50 … +650°С
13 - ТСП гр.21, -50 … +650°С
14 - Термопара ТХА, 0°…+1300°С
15 - Термопара ТХК, 0°…+800°С
16 - Термопара ТЖК (J), 0°...+1100°С
17 - Термопара ТХКн (E), 0°...+850°С
18 - Термопара ТПП10 (S), 0°...+1600°С
19 - Термопара ТПР (B), 0°...+1800°С
20 - Термопара ТВР-1 (А-1), 0°...+2500°С

C - код выходного аналогового сигнала:
1 - 0-5 мА
2 - 0-20 мА
3 - 4-20 мА
4 - 0-10В

D - тип выходных дискретных сигналов:
Т - транзисторные выходы
Р - релейные выходы
С - симисторные выходы
СР – симисторные выходы (DO1, DO2) и релейные выходы (DO3, DO4)

U - напряжение питания:
220 - 220В переменного тока
24 - 24В постоянного тока

L – исполнение передней панели (обозначение кнопок, индикаторов и дисплеев):
UA - украинское
EN - английское
