Блок индикации нагрузки БИН2 МК X

Блок индикации БИН2 МК X совместно с датчиком тока типа ДТ предназначен для отображения на жидкокристаллическом индикаторе (ЖКИ) значения токовой нагрузки и напряжения сети, а также диагностики работы основных узлов коммутационного аппарата и световой индикации о срабатывании защит блока БКЗ-3 и БЗ-2, включения контактора, блока БДУ и проверки цепи контактора. Блок является индикаторным прибором, а не измерительным.

Блок БИН2 МК X выпускается на номинальные токи 32, 63, 250, 400, 800, 32/63, 63/80, 125/160 и 250/315 А. Номинальный ток указывается в условном обозначении.

Блок БИН2 МК X выпускается на номинальные токи 32, 63, 250, 400, 32/63, 125/160 и 250/315 А. Номинальный ток указывается в условном обозначении.

Климатическое исполнение – УХЛ5 по ГОСТ 15150-69.

Блок предназначен для эксплуатации в следующих условиях:

• температура окружающего воздуха от -10 до +60 °С-
• относительная влажность окружающей среды до 100 % при температуре +35 °С-
• вибрационные нагрузки в местах установки блока не должны быть выше первой степени жесткости по ГОСТ 16926.2-90. Воздействие внешних факторов по ГОСТ 17516.1-90 для группы механического исполнения М1-
• рабочее положение блока в пространстве не регламентируется.

Степень защиты корпуса блока IР30.

Технические характеристики

Устройство и работа

Конструктивно блок выполнен в виде пластмассового корпуса, внутри которого располагается печатная плата с элементами и вилкой соединителя (рисунок 1). В передней части корпуса установлены ЖКИ и светодиодные индикаторы. В верхней части корпуса блока имеется переключатель тока. После установки блок крепится двумя винтами.

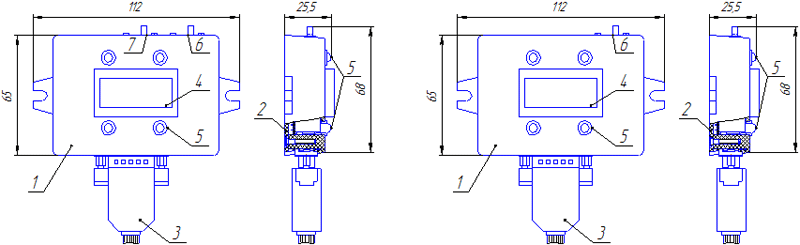

Блок индикации типа БИН2 МК X
а) исполнение 32/63, 125/160, 250/315- б) исполнение 32, 63, 250, 400, 800-
1 – корпус- 2 – плата с элементами- 3 – вилка соединителя-
4 – ЖКИ- 5 – светодиодные индикаторы- 6 – переключатель напряжения- 7 – переключатель тока

Электрическая схема блока обеспечивает регистрацию и отображение информации на символьном жидкокристаллическом дисплее следующих данных и событий:

• о значении токовой нагрузки в амперах-
• о значении напряжения в сети-
• о срабатывании максимальной токовой защиты-
• о срабатывании защиты от перегруза-
• о блокировании включения коммутационного аппарата по причине низкого сопротивления изоляции отходящей кабельной сети-
• о срабатывании блока БЗ-2, осуществляющего защиту от токов короткого замыкания, предварительного контроля изоляции и защиты от токов утечек на землю цепей напряжением 36 В-
• о текущем состоянии блока БДУ (включен – выключен)-
• о текущем состоянии контактора (включен – выключен)-
• о проверке цепи контактора.

Информация о срабатывании каждой из защит дублируется светодиодной индикацией.
