Модуль ЗРУ-3,3 кВ

  • Модуль ЗРУ-3,3 кВ
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
131-79-257
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

НАЗНАЧЕНИЕ
Модуль закрытого распределительного устройства 3,3 кВ (далее Модуль ЗРУ-3,3 кВ) ТУ У 31.2-33165522-007 :2010 климатического исполнения У, категории размещения изделия 1 по ГОСТ 15150, предназначен для приема и распределения электрической энергии постоянного тока напряжением 3,3 кВ на тяговых подстанциях постоянного тока железных дорог.

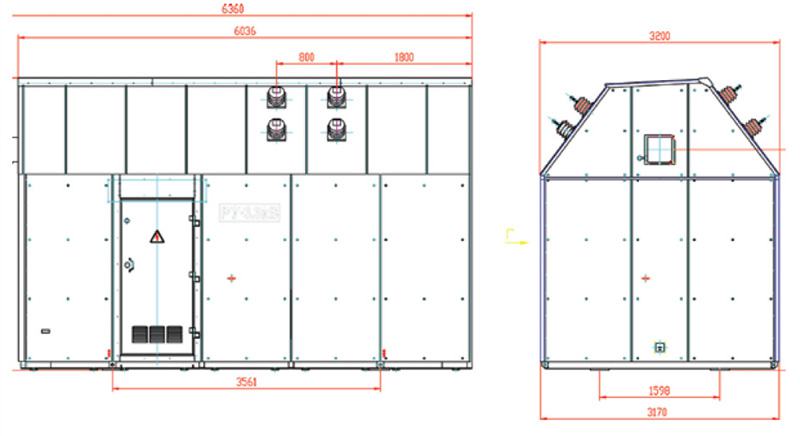

Модуль ЗРУ-3,3 кВМодуль ЗРУ-3,3 кВМодуль ЗРУ-3,3 кВ



Функциональный блок ЗРУ - 3,3 кВ выполняется на базе выкатных ячеек серии КВ - 3,3кВ, ТУ У 31.2-33165522-021 :2010, с выключателем ВАБ - 206/30, ТУ У 31.2-33165522-017 :2010, по согласованию с Заказчиком могут быть использованы ячейки со стационарной установкой БВ, типа 1С.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра Значение
Номинальное напряжение, кВ 3,3
Наибольшее рабочее напряжение, кВ 4,1

Номинальный ток главных цепей шкафов КРУ-3,3 кВ, А
(В зависимости от типа применяемых ячеек)

4000- 6300

Ток термической стойкости (кратковременный), кА, не менее
Примечание - Время протекания тока термической стойкости для главных цепей не более 2 с

30

Номинальный ток электродинамической стойкости главных цепей шкафов распределительного устройства (амплитуда), кА

45

Номинальное напряжение вспомогательных цепей, В:
- постоянного тока
- переменного тока (однофазного и трехфазного)



110- 220-
220-
