Накладная рамка НР-08

для определения мест однофазных повреждений в бронированном кабеле на открытых участках.

Определение места повреждения однофазных замыканий всегда являлось сложной задачей. Поиск однофазных повреждений известными методами после предварительного определения расстояния до места повреждений (относительные методы) и непосредственно на трассе индукционный, акустический и на электрическую антенну (абсолютные методы) очень часто приводит к ошибочным результатам.

После раскопок (вскрытия грунта) очень часто разрезают кабель и измерителем неоднородности типа Р5-10 проверяют правильно ли найдено место повреждения. Если место повреждения найдено неправильно, появляется новая муфта и, как следствие, немалые финансовые потери.

Не разрезая кабель, с помощью накладной рамки со 100%-й уверенностью и точностью ± 2 см можно подтвердить правильность определения места повреждения.

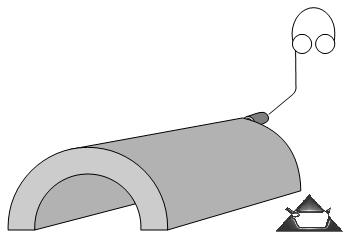

Генератор с частотой 0,5-1,5 кГц мощностью 30 - 500 Вт, подключают к кабелю по схеме ЖИЛА-ОБОЛОЧКА. Рамку накладывают поверх оболочки кабеля и поворачивают вокруг оси на 360 градусов.

В наушниках слышен сигнал генератора, который имеет два max и два min.

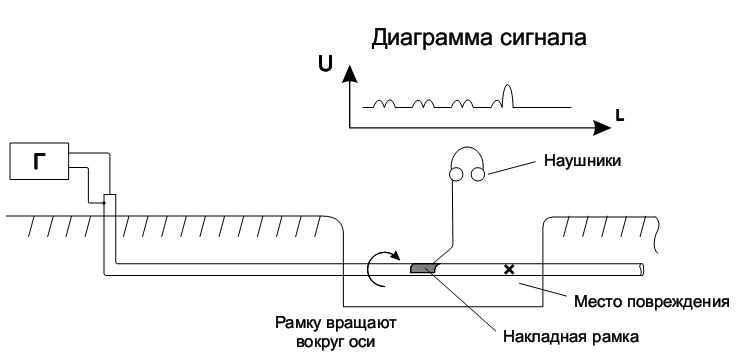

Перемещая рамку вдоль кабеля и поворачивая её вокруг оси, определяют место, где громкость сигнала будет наибольшей. 3а этим местом сигнал резко уменьшается в несколько раз. Зона перепада сигнала является местом повреждения.

В комплект входит:

• накладная рамка-
• наушники-
• чехол для переноски и хранения-
• инструкция по эксплуатации.

Накладная рамка НР-08
