НЕЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ НОЛ.08-10

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
134-271-5294
Цена с НДС:
Цена по-запросу
Описание

Трансформатор НОЛ.08-10 предназначен для установкив комплектные распределительные устройства (КРУ) или закрытые распределительныеустройства (ЗРУ) и служит для питания электрических измерительных приборов,цепей защиты и сигнализации в электроустановках переменного тока частоты50 или 60 Гц.
Трансформаторизготавливается в климатическом исполнении "УТ" категории размещения 2 по ГОСТ15150

Условия работы:

  • высота над уровнем моря не более 1000 м -
  • температура окружающей среды: при эксплуатации –от минус 45 С до плюс 60 С-
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров вконцентрациях, разрушающих металлы и изоляцию-
  • рабочее положение – любое.

Технические характеристики:

Наименование параметра

Значение

Класс напряжения, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальное напряжение первичной обмотки, В

10000
11000

Номинальное напряжение вторичной обмотки,В

100 или 110

Номинальная частота, Гц

50 или 60

Схема и группа соединения обмоток

1/1-0

Номинальная мощность, В-А,
в классе точности:
0,2
0,5
1,0
3,0

50
75
150
300

Предельная мощность вне класса
точности, В-А

630

Испытательное напряжение, кВ:
одноминутное
промышленной частоты
грозового импульса полного
грозового импульса срезанного

42
75
90

Схема и группа соединения обмоток

1/1-0
Масса, кг 28,5

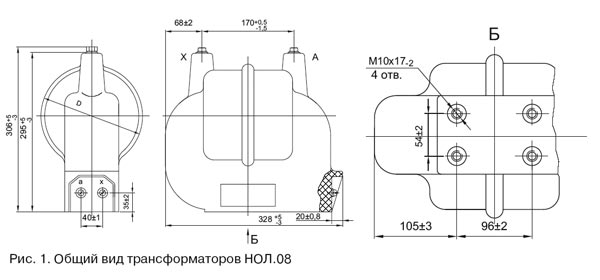

Чертеж:

ТРАНСФОРМАТОР НАПРЯЖЕНИЯ НОЛ.08-10

Варианты обозначения: трансформаторНОЛ.08-10УТ2, НОЛ08-10, НОЛ.0810
