Устройство
Изготавливается по ТУ У 34.04624312.008-97 и имеет сертификаты соответствия в системах сертификации УкрСЕПРО Украины и ГОСТ Р Госстандарта России.
Состав
Устройство состоит из насосной станции,
Особенности конструкции
Устройство в целом
Устройство совмещает две функции: подъём и перемещение тяжеловесного оборудования. Максимальное суммарное усилие при подъёме 400 Тс со скоростью
Насосная станция устройства выполнена на колёсах, что значительно упрощает её перемещение во время выполнения работ.
Насосная станция
Насосная станция со сдвоенным радиально-поршневым насосом работает в двух режимах:Гидродомкраты

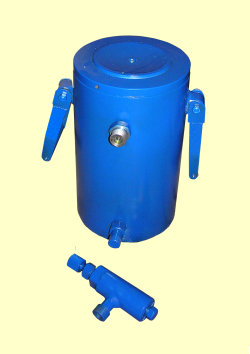

Гидродомкраты конструктивно выполнены с гидровозвратом. Для предотвращения опускания поршня в аварийных режимах (обрыв рукавов высокого давления, разгерметизации напорной магистрали и пр.) они снабжены клапанами обратными управляемыми.
Толкатели гидравлические
Толкатели с гидровозвратом. Состоят из двух гидроцилиндров, упорной планки и клинозажимного устройства, которое обеспечивает захват за рельсы типа Р 65 и Р 75.
Рукава высокого давления
Рукава с присоединением гайки
По дополнительному требованию Заказчика возможна поставка быстроразъемных соединений к рукавам высокого давления.
Основные технические характеристики устройства
Таблица
Наименование оборудования и его параметры | Значение | |
1 | Общие характеристики устройства | |
1.1 | Грузоподъёмность домкратов, Тс, не менее | 100-4=400 |
1.2 | Усилие, развиваемое толкателями, Тс, не менее | 20-4=80 |
1.3 | Высота подъёма гидродомкратов, мм, не менее | 160 |
1.4 | Длинна хода толкателей гидравлических, мм, не менее | 500 |
1.5 | Номинальная скорость, мм/мин.:
|
69 240 |
1.6 | Состав устройства, шт.:
|
1 4 4 12 |
1.7 | Масса, кг, не более, в том числе:
|
698
15064-4=256 64-4=256 36 |
2 | Характеристики насосной станции |
|
2.1 | Номинальное давление, МПа (кг/см2), не менее:
|
40 (400) 20 (200) |
2.2 | Производительность, л/мин., не менее:
|
5,5 15 |
2.3 | Число одновременно обслуживаемых, шт.:
|
4 4 |
2.4 | Управление подъёмом и перемещением | ручное |
2.5 | Рабочая жидкость - минеральное масло:
|
И-40А АМГ-10 |
2.6 | Размещение станции | на колёсах |
2.7 | Мощность электродвигателя, кВт | 5,5 |
2.8 | Емкость масляного бака, л | 70 |
2.9 | Габаритные размеры, мм, не более:
|
690 520 950 |
2.10 | Масса, кг, не более:
|
150 210 |
3 | Характеристики гидродомкрата ДГ-100В | |
3.1 | Грузоподъёмность, Тс, не менее (при давлении 32 МПа) | 100 |
3.2 | Ход поршня, мм, не менее | 160 |
3.3 | Диаметр поршня, мм | 110 |
3.4 | Наличие гидровозврата поршня | да |
3.5 | Габаритные размеры, мм, не более:
|
200 250 340 |
3.6 | Масса, кг, не более | 64 |
4 | Характеристики толкателя гидравлического |
|
4.1 | Усилие, развиваемое толкателем (при давлении 20 МПа), Тс, не менее | 20 |
4.2 | Длина хода поршня, мм, не менее | 500 |
4.3 | Диаметр поршня, мм | 80 |
4.4 | Количество гидроцилиндров в одном толкателе | 2 |
4.5 | Наличие гидровозврата поршня | да |
4.6 | Тип рельса для захвата толкателем | |
4.7 | Габаритные размеры, мм, не более:
|
1100 350 250 |
4.8 | Масса, кг, не более | 64 |
5 | Характеристики рукавов высокого давления | |
5.1 | Номинальное давление, МПа (кг/см2), не менее | 40 (400) |
5.2 | Условный проход, мм | 8 или 10 |
5.3 | Присоединительный размер гайки | 3/4" |
5.4 | Количество рукавов высокого давления, шт.
|
4 8 |
* Стандартная длинна поставки. По дополнительному требованию Заказчика поставка рукавов осуществляется любой длины, кратной 1 м. |
