Блок концевых выключателей запорной арматуры "Оберон"

Блок концевых выключателей запорной арматуры «Оберон» предназначен для определения положения запорной или регулирующей арматуры, управления приводом этой арматуры, отслеживания характеристик работы привода и предотвращения аварийных ситуаций в его работе. Информация о работе и команды передаются через цифровой интерфейс RS 485, прибор имеет переключаемые группы «сухой контакт»т и токовый выход для фиксирования положения арматуры.

Описание

Блок концевых выключателей запорной(регулирующей) арматуры «Оберон» является полноценным контроллером запорной или регулирующей арматуры с электрическим приводом. «Оберон» отслеживает наличие всех фаз напряжения и токи в каждой из фаз при работе привода, сравнивает их с допустимыми для данного привода и предотвращает сгорание двигателя. Конструктивно «Оберон» состоит из двух блоков-блок определения положения и блок автоматики. Блок определения положения работает как редуктор, на валу которого находится диск с кодом Грея. Такая система сохраняет возможность определения положения арматуры даже после его изменения в обесточенном состоянии. Информация о положении диска считывается и передается в блок автоматики. Блок автоматики на основе анализа и предварительной настройки его на данную арматуру выдает сигналы о открытии (дискрет), закрытии (дискрет), дотяжке (дискрет), свободной уставке (дискрет), аварии(дискрет) и положении арматуры(токовый, цифровой интерфейс). В качестве сигналов управления арматурой могут быть использованы дистанционные аналоговые, местные ручные(с помощью кнопок, расположенных на «Обероне») или цифровые (пришедшие по интерфейсу RS 485) команды. «Оберон» самостоятельно управляет двигателем привода, что исключает необходимость внешних контакторов. Информация о текущем положении арматуры в процентах отображается на всех блоках «Оберона». Блок автоматики снабжен многофункциональным меню. «Оберон» позволяет предотвратить заклинивание привода, сгорание двигателя, срыв арматуры.

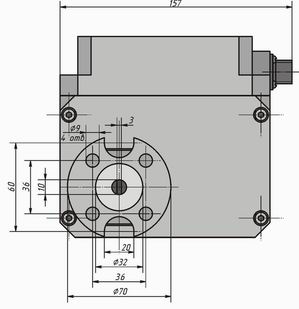

Габаритный чертеж БКВЗА "Оберон"

Область применения

Блок концевых выключателей запорной(регулирующей) арматуры предназначен для систем АСУТП и ИВС, он позволяет интегрировать новые цифровые системы в старые аналоговые, не разрушая последних. В настоящий момент БКВЗА «Оберон» работает на ОАО «Харьковская ТЭЦ-5». Ряд крупных предприятий ведет переговоры о покупке этого устройства.
