ВЫЧИСЛИТЕЛЬ-КОРРЕКТОР ОБЪЁМА ГАЗА ОКВГ-01

Предназначен для работы совместно с турбинным или роторным счётчиком газа.

Осуществляет измерение технологических параметров газа, а также вычисление и приведение к стандартным условиям объема газа, который прошел через счетчик.

Может использоваться на узлах учета газа, где отсутствует промышленная электросеть и объединяться в информационную сеть через интерфейс RS-485.

Имеет маркировку взрывозащиты “1ExibsIIAT4X” и степень защиты ІР64.

Обеспечивает построение территориально-распредилённых сетей учета газа.

СОСТАВ ИЗДЕЛИЯ

базовый комплект - корректор со встроенным преобразователем абсолютного (или избыточного) давления и блоком автономного питания, а также выносным датчиком температуры

дополнительные модули:
- блок внешнего питания с узлом искрозащиты и преобразователем интерфейсов RS-485 / RS-232-

- модуль интерфейсов MIF для отдалённой связи.

TЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

предельная относительная погрешность вычисления объема газа с приведением его значения к стандартным условиям в рабочем диапазоне измеряемых температур и давления и диапазоне температур окружающей среды от минус 40 до 60ОС не превышает ±0,5%-
измерение температуры газа в диапазоне от минус 30 до 60ОС с предельной абсолютной погрешностью, которая не перевищує ±0,2ОС
измерение давления газа при верхних границах измерения от 0,1 до 10 МПа с предельной сведенной погрешностью, которая не превышает ±0,25%-
питание от внутренней литиевой батареи или внешнего источника напряжения постоянного тока 9В-
внутренняя литиевая батарея емкостью 19А-час обеспечивает непрерывную работу корректора на протяжении 5 лет-
отображение информации украинским, русским или английским языком на двурядном букво-цифровом дисплее LCD-
два програмно- управляемые оптоизолированные ключи для формирования сигналов число-импульсного кода измеряемых величин-
установление конфигурации и снятия данных с помощью клавиатуры на передней панели или с ПЭВМ через интерфейс-
сохранение истории измерения средних значений давления и температуры и объема и затраты газа при рабочих и стандартных условиях за минуту, час, сутки и месяц в течение 1 часа, 45 суток, 125 суток и 25 месяцев, соответственно-
4 уровня доступа к изменению параметров и конфигурации-
учет характеристики превращения температуры и давления в рабочем диапазоне и возможность линеаризации характеристики счетчика газа с целью расширения диапазона и точности измерения-
обеспечение калибрования каналов измерения давления и температуры и самодиагностики-
регистрация времени и длительности нештатных ситуаций, действия внешнего магнитного поля, влияющего на результаты измерений, изменений параметров газа или конфигурации (по 200 событий для каждого вида)-
программное обеспечение для управления и снятия данных под операционные системы DOS и Windows-
одновременный доступ к одному или нескольких объединенных в сеть корректоров как из локального, так и из отдаленного компьютера с помощью модемной связи с использованием выделенной линии, сети телефонной и сотовой связи, радиоканала, а также глобальной сети Internet-
автоматический переход на летнее и зимнее время-
термоперетворювач класса В типа ТСМ (W10О=1,4280) или класса А (В) типа ТСП (W10О=1,3850)
место установления на счетчике газа или непосредственно возле него.

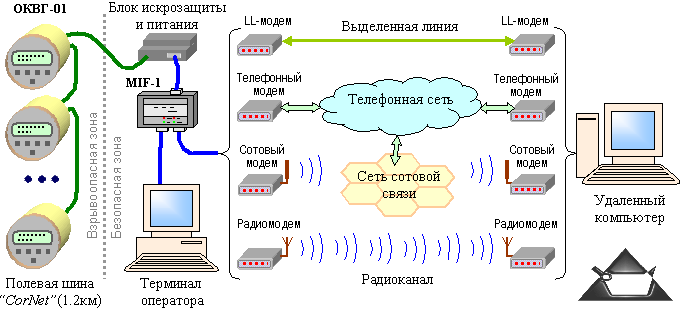

Пример использования КОРРЕКТОРОВ ОКВГ-01
