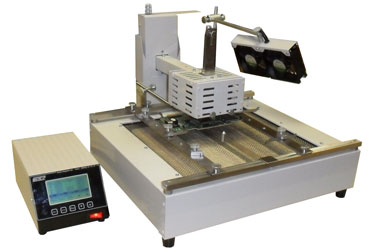

Паяльно-ремонтные инфракрасные станции "Магистр Ц20-ИК" и "Магистр Ц20-ИК-А"

Предлагаем вниманию новую серию паяльно-ремонтных станций «Магистр Ц20-ИК» и «Магистр Ц20-ИК-А».
Современные, универсальные паяльно-ремонтные станции МАГИСТР представляют собой комплексное решение высокоскоростной безинерциальной инфракрасной пайки, с удобным крепежом плат и возможностью программирования рабочих термопрофилей исходя из специфики используемых плат и микросхем. Данные станции предназначены для проведения комплекса работ по ремонту плат ноутбуков, компьютеров, игровых приставок , монтажа/демонтажа BGA корпусов и прочих SMD-компонентов в мелкосерийном производстве.

Управление процессом пайки выполняется как в автономном режиме, так и с помощью внешнего ПК (соединяется со станцией через последовательный интерфейс RS -232). Применение ПК расширяет функциональные возможности станции, например, позволяет корректировать, архивировать и хранить неограниченное количество термопрофилей, отображать заданные и текущие графики температур. Паяльно-ремонтные станции состоят из следующих основных узлов: блоков верхнего и нижнего подогрева, а также блока управления.

Обращаем внимание пользователей, что для увеличения срока службы присосок станции комплектуются защитным экранирующим колпачком, а удерживающее устройство должно быть отрегулировано таким образом, что бы в крайнем верхнем положении присоски расстояние от ее рабочей кромки до плоскости верхнего нагревателя было не менее 35мм.

Потребителям, чьи станции не укомплектованы защитным экранирующим колпачком, колпачок и комплект присосок будут высланы безвозмездно после получения заявки.

Напряжение питания ................................................ 220В 50Гц
Потребляемая мощность, не более .............................. 2700 Вт
Минимальная поддерживаемая температура .................. 100 °С
Максимальная поддерживаемая температура ................. 300 °С
Точность поддержания температуры, не хуже ................ +/- 5 °С
Максимальная скорость нагрева .................................. 1 °С/сек
Мощность нижнего нагревателя (Elstein) ....................... 2400 Вт
Мощность верхнего нагревателя (Elstein) ........................ 250 Вт
Количество профилей хранящихся в блоке управления ........... 9
При работе с компьютером количество профилей не ограничено
Минимальный размер зоны пайки ............................... 20х20 мм
Максимальный размер зоны пайки .............................. 60х60 мм
Максимальный размер устанавливаемой платы ....... 300х400 мм

Обращаем внимание пользователей, что для увеличения срока службы присосок станции комплектуются защитным экранирующим колпачком, а удерживающее устройство должно быть отрегулировано таким образом, что бы в крайнем верхнем положении присоски расстояние от ее рабочей кромки до плоскости верхнего нагревателя было не менее 35мм.
Потребителям, чьи станции не укомплектованы защитным экранирующим колпачком, колпачок и комплект присосок будут высланы безвозмездно после получения заявки.

Блок нижнего подогрева
Исполнение нижнего подогрева возможно в двух модификациях: на базе ИК-излучателей общей мощностью 2,4 кВт с системой крепления/поддержки плат (рис. 3) и на основе алюминиевого термостола (2,1 кВт) с комплектом фторопластовых стоек (рис. 4). Помимо подогрева и фиксации платы, на нижнем блоке крепится узел термопары, предназначенный для контроля температур в зоне пайки в реальном времени. Особо стоит отметить, что установку термопары следует производить непосредственно вблизи зоны пайки с обязательным применением теплопроводной пасты в месте касания платы. Для повышения точности измерения термопара должна соприкасаться с платой на участке 5-8 мм (рис. 5).

Блок верхнего нагрева
В состав блок верхнего нагрева входят следующие узлы:
• ИК-излучатель размером 60х60 мм мощностью 250 Вт;
• система вакуумного захвата микросхем при демонтаже, встроенный компрессор;
• подвижной штатив с регулятором вертикального положения верхнего нагревателя над рабочей зоной пайки;
• блок вентиляторов для ускоренного охлаждения платы.
Конструкция верхнего блока нагрева позволяет пользователю точно позиционировать верхний нагреватель, как в горизонтальной, так и в вертикальной плоскости над объектом пайки. С помощью специальной системы шторок на верхнем нагревателе возможно изменять зону пайки от 20х20 до 60х60мм. В случае необходимости допускается изолирование термонестабильных компонентов с помощью фольги. Достаточная мощность верхнего ИК-излучателя в месте с нижним подогревом позволяет отрабатывать термопрофиля со скоростью до 3град.С/сек. Встроенный вакуумный экстрактор (через верхний излучатель) со встроенным компрессором делает подъем микросхем с плат легким и аккуратным, без боковых смещений и «смазывания» контактных площадок. Станция укомплектовывается тремя термостойкими присосками различных диаметров.

Рис.3 Конструкция держателей системы крепления/поддержки плат

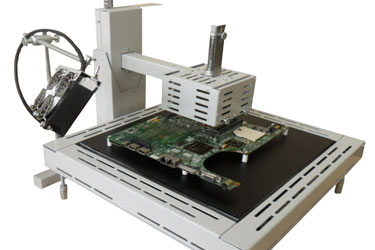

Рис.4 Поддержка плат на термостоле с помощью фторопластовых стоек

Рис.5 Установка термопары на плате

Рис. 6 Фиксация корпуса микросхемы с помощью
вакуумного экстрактора

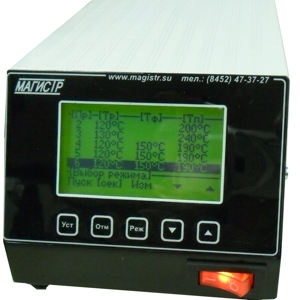

Рис. 7 Внешний вид блока управления

Блок управления
Данный блок обеспечивает полное управление паяльно-ремонтной станцией (рис. 7). На ЖК-дисплее блока отображается информация о выбранном режиме работы станции, заданные и текущие параметры термопрофиля (время, температура, скорость нагрева). С помощью кнопок на лицевой панели можно перемещаться в меню задач и вводить необходимые корректировки. В блоке управления хранится девять встроенных термопрофилей. Любой из термопрофилей имеет заданную форму, пользователь может изменять лишь амплитудные значения параметров.
Паяльно-ремонтная станция может управляться с помощью персонального компьютера (ПК) по последовательному интерфейсу RS-232.

Соединение блока управления и ПК обеспечивается через стандартный удлинительный кабель (нуль-модемный RS-232) с разъемами DB9S и DB9Р, также возможно использование преобразователей USB-COM.

Многие сервисные центры используют паяльно-ремонтные станции МАГИСТР, по достоинству оценивая соотношения цены и качества, определяя их главное достоинство — на них можно с успехом работать.
