Двадцати разрядный преобразователь амплитуда – код (ПАК-20) предназначен для преобразования угла поворота двухотсчетных синус-косинусных вращающихсятрансформаторов (ВТ) :
- ИПУ-Д ЛШ2.238.000-
- ВТ71, ЛШ3.010.531, ИДФР.525.295.001-
- ВТ100 ЛШ3.010.532, ИДФР.525.295.002
в параллельный код информационной емкостью 20 bit.
ПАК-20 построен по компенсационной схеме с промежуточным амплитудным преобразованием. В измерительной цепи применена электронная следящая система сдискретной обратной связью. Обработка информации в цифровом формате выполняется однокристальной микро-ЭВМ. Принцип съема выходных кодов - параллельныйпобайтовый по запросу. Возможна реализация различных протоколов обмена в т.ч. последовательной передачи данных RS232, RS482, RS485 и др.
В ПАК-20 реализован алгоритм компенсации статических погрешностей измеряемого сигнала. Возможна реализация функций измерения угловой скорости, угловогоускорения, выдачи сигналов «Авария», «Отказ датчика» и др.
Возбуждение ВТ синусоидальным напряжением частотой 4000 Гц осуществляется от встроенного в ПАК-20 генератора.
Режим работы продолжительный. Срок службы 20 лет. Стойкость к воздействию внешних факторов по ГОСТ В20.39.304-76 по группе 1.10

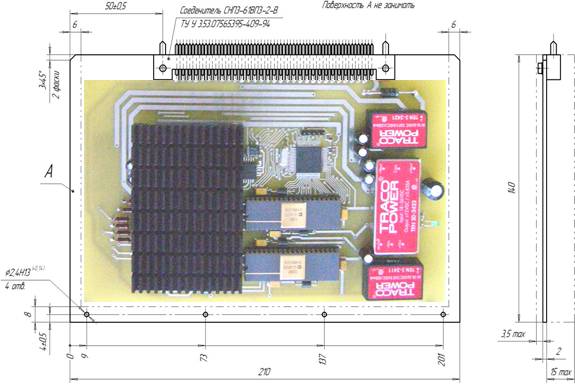

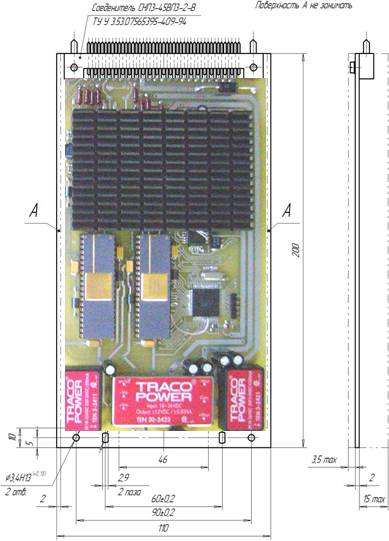

ПАК-20 представляет собой устройство выполненное в виде встраиваемой платы печатного монтажа. Минимальная площадь платы для реализации одногоизмерительного канала ПАК-20 1,6 дм2 Высота платы не более 20 мм. Масса не более 0,16 кг. Габаритно – присоединительные размеры платы и типэлектрического разъема согласовываются с заказчиком. Возможно исполнение нескольких каналов на одной плате.Возможно изготовление плат крейтовогоисполнения в формате 19 дюймов. Возможно изготовление модулей в виде законченных устройств в автономных корпусах со специальными требованиями.
Технические данные
Наименование параметров | Значение параметра |
Диапазон измеряемых углов поворота ВТ, град | от 0 до 360 |
Количество двоичных разрядов кода угла | 20 |
Максимальная частота вращения рад/сек: - для ИПУ-Д - для ВТ71, ВТ100 |
1 3 |
Разрешающая способность, угл. сек.: - для ИПУ-Д - для ВТ71, ВТ100 |
2,5 10 |
Статическая погрешность координат смены кода угл. сек., не более: - для ИПУ-Д - для ВТ71, ВТ100 |
±3 ±10 |
Период обновления выходного кода, мс | 1,0 |
Напряжение питания, В | 18…36 |
Потребляемый ток А, не более | 0,15 |
Рабочая температура, град. | от минус 40 до + 55 |
Максимальное удаление от ВТ, м | 50 |
