Описание

Цанговые фитинги серий "Резьба-цанга" предназначены для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида (рилсана), нейлона и других синтетических материалов. Трубка устанавливается в фитинг и извлекается из него одной рукой.

Высокая прочность, компактные размеры и установленное уплотнительное кольцо позволяют использовать фитинг в различных областях машиностроения, включая вакуумные системы. Фитинги имеют корпус из ударопрочного технополимера. Многозубчиковый цанговый зажим выполнен из нержавеющей стали и надежно фиксирует трубку в фитинге. Уплотнение трубки и резьбового соединения осуществляется при помощи колец из пербутана (NBR) не содержащего силикона. Нажимное кольцо цанги и направляющие втулки трубки выполнены из пластика.

Для удобства монтажа прямые фитинги помимо наружной шестигранной головки имеют и внутреннее шестигранное отверстие. Угловые фитинги выполнены поворотными.

Таким образом, фитинги легко можно установить даже в самых труднодоступных местах.
PC – прямой цанговый фитинг,
PB – тройник-разветвитель цанговый Т-образный,
PX – тройник-разветвитель цанговый Y-образный,
PH – угловой цанговый фитинг,
HVFS – фитинг цанговый с отсечным краном.
PB
Обозначение:
PB XX-GXX
123

1 Серия PB
2 Диаметр трубки
3 Присоединительная резьба

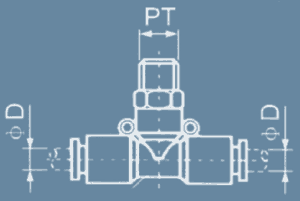

Чертеж


Таблица размеров (мм):

Присоединительная резьба (РТ) Диаметр присоединяемой трубки Ø-D (мм)
4 6 8 10 12
М5 PB4-M5 PB6-M5 - - -
1/8" PB4-01 PB6-01 PB8-01 PB10-01 PB12-01
1/4" PB4-02 PB6-02 PB8-02 PB10-02 PB12-02
3/8" - PB6-03 PB8-03 PB10-03 PB12-03
1/2" - PB6-04 PB8-04 PB10-04 PB12-04
