Измерительный трубопровод с диафрагмами ДКС предназначен для измерения расхода и количества рабочей среды, природного газа, других газов и жидкостей, методом переменного перепада давления в соответствии с ГОСТ 8.586.1-2:2007.
|
Макс раб.давление, МПа |

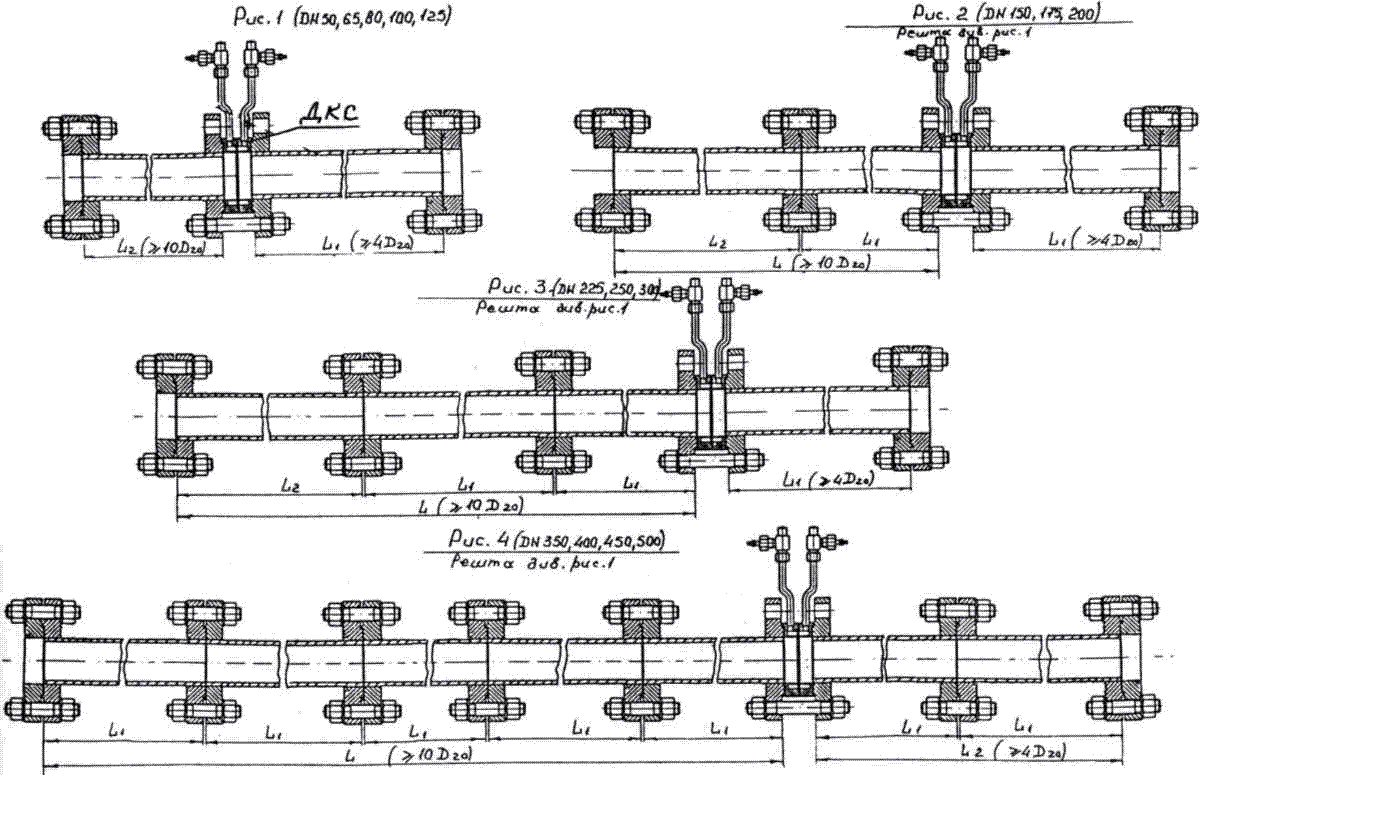

Ном. диам.,DN | Рис. | Размеры мм | ||
| L1 | L2 | L3 | |||
| 0,6-1,0-1,6-2,5 | 50 | 1 | 200 | 500 | - |
| 65 | 260 | 650 | |||
| 80 | 320 | 800 | |||
| 100 | 400 | 1000 | |||
| 125 | 500 | 1250 | |||
| 150 | 2 | 600 | 900 | 1500 | |
| 175 | 700 | 1050 | 1750 | ||
| 200 | 800 | 1200 | 2000 | ||
| 225 | 3 | 900 | 450 | 2250 | |
| 250 | 1000 | 500 | 2500 | ||
| 300 | 1200 | 600 | 3000 | ||
| 350 |
4
|
700 | 1400 | 3500 | |
| 400 | 800 | 1600 | 4000 | ||
| 450 | 900 | 1800 | 4500 | ||
| 500 | 1000 | 2000 | 5000 | ||
Расчет диафрагм ДКС по ДСТУ ГОСТ 8.586.1-2:2007 осуществляется заказчиком. Шероховатость внутренней поверхности участков (Ra) - от 0,2 мкм для DN50 до 0,8 мкм дляDN500.
