ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЕ "ПД-1"

1. Преобразователи давления измерительные ПД-1 предназначены для измерения и преобразования в аналоговый и кодовый (цифровой) электрические выходные сигналы абсолютного давления (исполнение ПД-1-А), избыточного давления (исполнение ПД-1-И) или дифференциального давления (разности давления, исполнение ПД-1-Д) жидких и газообразных некристаллизирующихся сред, которые неагрессивны к материалу измерительных камер преобразователя.
2. Преобразователи обеспечивают измерение или/и регулирование давления или уровня измеряемой среды и могут использоваться для контроля и регулирования технологических процессов в разных отраслях, в том числе в газовой, нефтегазодобывающей, нефтеперерабатывающей, нефтехимической промышленности, на промышленных объектах и объектах коммунального хозяйства.
Преобразователи могут использоваться в составе измерительных систем и комплексов для коммерческого учета газообразных или жидких продуктов.
3. Преобразователи относятся к группе интеллектуальных микропроцесссорных полевых приборов и к изделиям взрывозащищенного и виброустойчивого исполнения, предназначенных для информационной связи с другими изделиями.
4. Преобразователи имеют маркировку взрывозащиты 1ExibIIBT3 X и могут эксплуатироваться во взрывоопасных зонах открытых промышленных площадок и помещений, где возможно образование взрывоопасных смесей категорий IIА и IIВ.
5. Эксплуатация преобразователей допускается при температуре окружающего воздуха от минус 40 до плюс 60 °С.
6. Преобразователи внесены в Государственный реестр средств измерительной техники, допущенных к применению в Украине, регистрационный № У1193-08, и в Российской Федерации, регистрационный № 22946-02.
7. Преобразователи выпускаются серийно по техническим условиям ТУ У 30265715.002-99.

1. Верхние пределы измерений преобразователей устанавливаются по заказу в диапазоне:
- при измерениях абсолютного давления ............................................ - от 100 кПа до 10,0 МПа-
- при измерениях избыточного давления ............................................. - от 6,0 кПа до 10,0 МПа-
- при измерениях дифференциального давления ................................. - от 1,0 до 250 кПа.
2. Параметры выходных сигналов преобразователей соответствуют:
- аналогового сигнала - сигналу постоянного тока значением от 4 до 20 мА или сигналу напряжения постоянного тока значением............................................ - от 0,8 до 3,2 В-
- кодового сигнала - сигналу с частотной модуляцией, который складывается с сигналом постоянного тока в цепи питания преобразователей.
3. Пределы допускаемой основной приведенной погрешности преобразователей в процентах диапазона измерений при температуре окружающей среды (20±2)°С составляют ±0,025- ±0,05- ±0,075- ±0,1- ±0,15- ±0,2- ±0,25- ±0,4- ±0,5- ±1,0- ±1,5 или ±2,5%. Пределы допускаемой дополнительной погрешности преобразователей от изменения температуры окружающей среды в диапазоне от минус 40 до плюс 60°С составляют ±0,1% диапазона измерений давления. Стабильность (изменение при эксплуатации параметров, влияющих на величину основной приведенной погрешности) преобразователей в течение 12 месяцев непрерывной работы составляет ±0,05% диапазона преобразований и гарантируется предприятием-изготовителем на весь срок службы преобразователей.
4. Электрическое питание преобразователей осуществляется от внешнего источника постоянного тока со следующими техническими характеристиками:
- значение выходного напряжения постоянного тока - в диапазоне от 7 до 36 В-
- пульсация выходного напряжения в диапазоне частот от 47 до 125 Гц - не более 0,2 В двойного амплитудного значения при токе нагрузки 50 мА-
- значение напряжения собственных шумов в диапазоне частот от 500 Гц до 10 кГц - не более 1,2мВ (действующее значение)-
- выходной импеданс - не более 10 Ом при токе нагрузки до 100 мА.
5. Мощность, потребляемая преобразователями, не превышает:
- при преобразовании давления в сигнал напряжения постоянного тока или в кодовый сигнал - 0,25 Вт -
- при преобразовании давления в сигнал постоянного тока - 0,75 Вт.

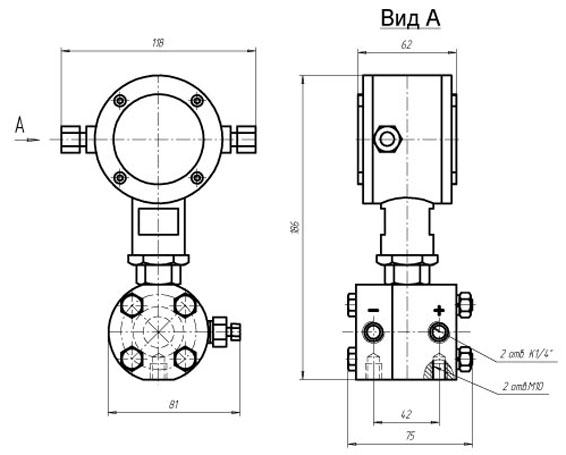

6. Габаритные и присоединительные размеры измерительных преобразователей:
- преобразователей ПД-1 не превышают . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - 100 х 110 х 75 мм.

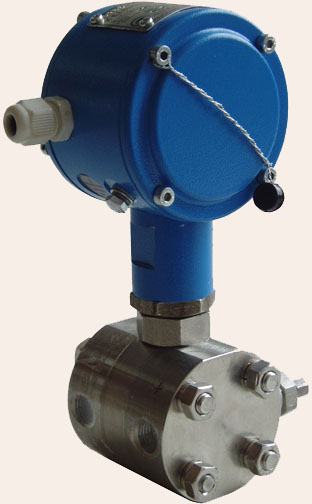

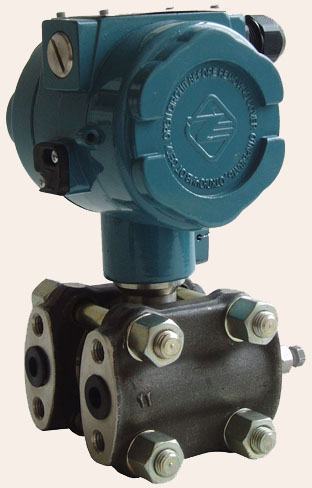

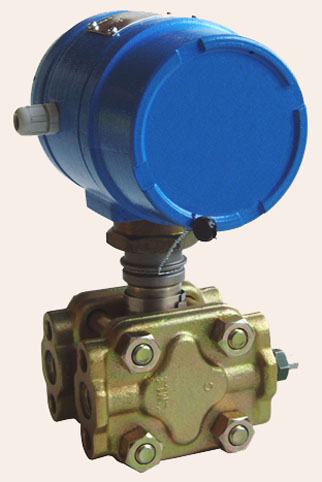

- преобразователей дифференциального давления ПД-1-Д не превышают . . - 237 х 228 х 120 мм.
7. Масса измерительных преобразователей :
- преобразователь ПД-1 не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - 0,6 кг.
- преобразователей дифференциального давления ПД-1-Д не более . . . . . - 1,85 - 4,1 кг .
8. Средняя наработка на отказ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - не менее 80 000 ч.
9. Средний полный срок службы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - не менее 12 лет.

1. Преобразователи устанавливаются либо непосредственно на поверхности емкости с измеряемой средой, либо с помощью кронштейна на плоской опоре.
2. Фирма обеспечивает калибровку преобразователей и сдачу их представителям контрольных метрологических служб. Периодичность аттестации (проведение периодических испытаний) преобразователей - один раз в два года.
3. Фирма предоставляет гарантийное обслуживание преобразователя в течение 18 месяцев и сервисное обслуживание в течение всего срока службы.
