Преобразователи электроакустические для стационарных ультразвуковых расходомеров ПЭА

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
149-241-3920
Производитель:
Наличие:
Уточняйте у менеджера
Цена с НДС:
Цена по-запросу
Описание

В составе расходомеров могут использоваться ПЭА двух основных типов:

  • ПЭА Н-xxx xx накладные герметические устанавливаемые на наружную стенкуизмерительных участков (ИУ)-
  • ПЭА В-xxx xx врезные герметичные устанавливаемые в монтажные патрубки,привариваемые к краям отверстий в стенках.

Преобразователи электроакустические накладные:

ПЭА Рабочая частота, Мгц Диапазон рабочей температуры, °С Максимальное давление, МПа
H-021, -021 Ex 1,0 от минус 30 до 150 не ограничено
H-011 0,3

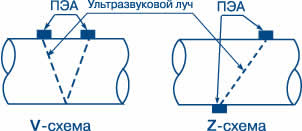

Схема установки накладных ПЭА:



Преобразователи электроакустические врезные:

ПЭА Конструктивные особенности Максимальное рабочее давление, МПа Диапазон температур жидкости, °С Степень защиты
С титановым протектором
B-202, -202 Ex Ввинчиваемый, с угловым кабельным выводом 2,5 От минус 30 до 160 IP68
B-206, -206 Ex Ввинчиваемый, с угловым кабельным выводом с увеличенной длиннойпогружной части IP67
B-204, -204 Ex Ввинчиваемый, с угловым кабельным выводом 16 IP68
B-205, -205 Ex Ввинчиваемый, с угловым кабельным выводом 25
В пластиковом стакане
B-502, -502 Ex Ввинчиваемый, с угловым кабельнымвыводом 2,5 от минус 30 до 130 IP67(IP68*)
B-504, -504 Ex Ввинчиваемый, с угловым кабельным выводом 16 от минус 30 до 160



* по заказу

Схема установки врезных ПЭА:



Массогабаритные характеристики основных типов ПЭА:

Наименование параметра Накладные ПЭА Врезные ПЭА
Масса, кг не более 0,5 не более 1,0
Габаритные размеры, мм 88 x 43 x 31 123 x 55 x 55
Применяемость ПЭА
