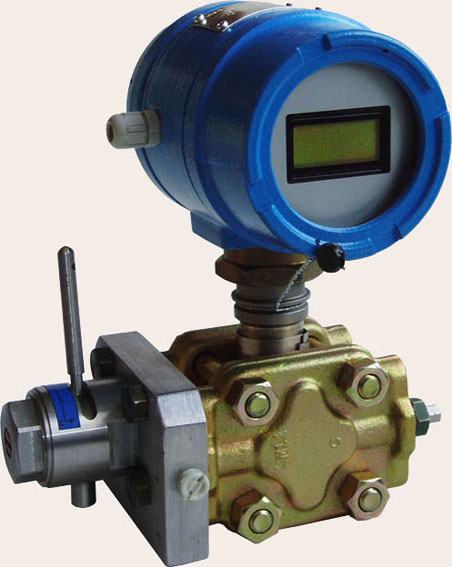

ПРЕОБРАЗОВАТЕЛЬ МНОГОПАРАМЕТРИЧЕСКИЙ ПМ-3Н И ИЗМЕРИТЕЛЬНЫЙ-ВЫЧИСЛИТЕЛЬ ПМ-3В

1. Многопараметрические преобразователи ПМ-3Н, ПМ-3В является средством измерительной техники, относятся к группе интеллектуальных микропроцессорных полевых приборов (SMART-датчики) и предназначены для:
- измерений абсолютного (или избыточного) давления и температуры газов или неагрессивных жидкостей, в том числе горючих природных газов, газоконденсата и воды (далее - среда), и дифференциального давления, например, перепада давления на стандартном сужающем устройстве (диафрагме) или на осредняющей напорной трубке, установленных в трубопроводе с измеряемой средой-
- вычислений (только для ПМ-3В) по измеренным параметрам объемного или массового расхода и объема (массы) среды, прошедшей через трубопровод за заданный период времени, с приведением объемного расхода и объема среды к стандартным условиям.
2. Преобразователь предназначен для применения в составе расходомерных устройств для учета, в том числе для коммерческого учета, газов или жидкостей, а также для контроля и регулирования технологических процессов в газовой, нефтегазодобывающей, нефтеперерабатывающей, нефтехимической промышленности, на промышленных объектах и объектах коммунального хозяйства.
3. Преобразователь имеет маркировку взрывозащиты 1ExibIIBT3 X и может эксплуатиро- ваться во взрывоопасных зонах открытых промышленных площадок и помещений, где возможно образование взрывоопасных смесей категорий IIА и IIВ.
4. Эксплуатация преобразователя допускается при температуре окружающего воздуха от минус 40 до плюс 60 °С.
5. Преобразователь внесен в Государственный реестр средств измерительной техники, допущенных к применению в Украине, регистрационный № У 1445-01, и в Российской Федерации, регистрац. № 22947-02.
6. Преобразователь выпускается серийно по техническим условиям ТУ У 73.1-31283392-001-2001.

1. Пределы допускаемой основной относительной погрешности при вычислениях расхода и объема (массы) среды составляют:
- без учета погрешности при измерениях давления и температуры - ±0,02 %-
- с учетом погрешности при измерениях давления и температуры - ±0,3 %.
Согласно заказу возможна поставка особо точного преобразователя с пределами допускаемой основной относительной погрешности ±0,1 %.
2. Пределы допускаемой основной погрешности измерений давления, приведенной к верхнему пределу диапазона измерений, при температуре окружающей среды (20±5) °С составляют ±0,075 %.
3. Пределы допускаемой основной абсолютной погрешности измерений температуры при температуре окружающей среды (20±5) °С составляют ±0,3 °С.
4. Пределы допускаемой дополнительной погрешности от изменения температуры окружа- ющей среды в диапазоне от минус 40 до плюс 60 °С составляют ±0,1 % диапазона измерений преобразователя.
5. Верхние пределы измерений давления устанавливаются по заказу в диапазонах:
- от 160 кПа до 10 МПа - для абсолютного давления-
- от 60 кПа до 10 МПа - для избыточного давления-
- от 0,63 до 250 кПа - для дифференциального давления.

6. Диапазон измерений температуры - от минус 40 до плюс 60 °С или от минус 20 до плюс 80 °С. - (один из вариантов установки преобразователя ПМ-3В с защитным кожухом от прямого попадания влаги).

7. Параметры кодового выходного сигнала преобразователя соответствуют сигналу по стандарту Bell 202 с частотной модуляцией.
8. Преобразователь осуществляет обмен данными с внешними устройствами по инициативе внешних устройств на скорости 1200 бит/с.
9. Электрическое питание преобразователя осуществляется от внешнего источника постоян- ного тока со значением выходного напряжения в диапазоне от 15 до 30 В.
10. Электрическая мощность, потребляемая преобразователем, не превышает - 0,75 Вт.

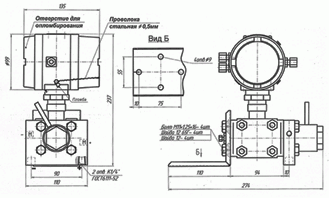

11. Габаритные размеры - не более 180 x 260 x 130 мм.
12. Масса - не больше 4,5 кг.
13. Средний полный срок службы - не менее 12 лет.

1. Для измерения параметров измеряемой среды в преобразователе в качестве сенсорного модуля применен высокоточный многопараметрический сенсор фирмы Honeywell (США).
2. Индикация сформированной преобразователем информации осуществляется на цифровом показывающем устройстве (жидкокристаллическом индикаторе).
3. Преобразователь осуществляет по запросу обмен данными с пользователем по двухпрово- дной линии связи на базе цифрового открытого протокола HART. Обновление данных, формируемых преобразователем, осуществляется не реже одного раза в секунду.
4. Преобразователь обеспечивает возможность:
- вычислений расхода и объема (массы) среды согласно действующим нормативным документам-
- вычислений объема (массы) среды и средних значений измеренных параметров среды за заданный оперативный интервал, за часовой интервал и за контрактные сутки-
- формирования и хранения в памяти преобразователя оперативных данных (данных за оперативный интервал времени), часовых данных (данных за часовой интервал) и суточных данных в виде записей, содержащих результаты измерений и вычислений и сообщения о нештатных ситуациях в работе и о вмешательствах оператора в работу преобразователя:
- сообщений по каждому виду ........................................................ - не меньше 500.
- максимальный период времени, за который в памяти преобразователя хранятся записи:
- суточных данных ....................................................................... - шесть последних месяцев-
- часовых данных ......................................................................... - два последних месяца.
- максимальное количество хранимых в памяти записей оперативных данных - 1100-
- представления результатов измерений и вычислений на цифровом показывающем устройстве в режиме автоматического листания с периодом 1- 5 и 10 с.
5. При включении в комплект поставки преобразователя искробезопасного барьера и преоб-разователя интерфейсов BELL202/RS232 преобразователь обеспечивает возможность:
- вывода на печать (по запросу пользователя) суточных и месячных отчетов-
- обмена информацией с ПЭВМ верхнего уровня по телефонному коммутируемому каналу, выделенной двухпроводной линии, четырехпроводной линии громкоговорящей связи или по радиоканалу с использованием действующей системы GSM, спутниковой и транкинговой радиосвязи.
6. Фирма предоставляет гарантийное обслуживание преобразователя в течение 24 месяцев и сервисное обслуживание в течение всего срока службы.
