Пневмоцилиндры серии DF
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
127-61-4283
Производитель:
Статус поставщика:
На правах официального дилера
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Минипневмоцилиндры серии DF производятся с диаметрами поршня 16, 20, 25, 32, 40 мм и ходом до 500 мм и соответствуют стандарту ISO 6432.
Изготавливаются с одним и двумя штоками. Могут быть как двухстороннего так и одностороннего действия. Все пневмоцилиндры оснащены магнитным кольцом на поршне, что позволяет использовать на них датчики положения.
Гильза пневмоцилиндра изготовляется из нержавеющей стали, а крышки из анодированного алюминия.
Специальная высококачественная смазка позволяет использовать эти пневмоцилиндры в работе пневмосистемы без принудительного смазывания.
Шток изготавливается из стали, поверхность хромируется, частота поверхности 0.8 допустимые отклонения по диаметру штока от -0.025 до 0.064.
Изготавливаются с одним и двумя штоками. Могут быть как двухстороннего так и одностороннего действия. Все пневмоцилиндры оснащены магнитным кольцом на поршне, что позволяет использовать на них датчики положения.
Гильза пневмоцилиндра изготовляется из нержавеющей стали, а крышки из анодированного алюминия.
Специальная высококачественная смазка позволяет использовать эти пневмоцилиндры в работе пневмосистемы без принудительного смазывания.
Шток изготавливается из стали, поверхность хромируется, частота поверхности 0.8 допустимые отклонения по диаметру штока от -0.025 до 0.064.
Обозначение
DFXXXxXXX
cерияØ- поршняход поршня
Технические характеристики
Цилиндр двухстороннего действия
| Ход штока | любой до 0,5 метра |
| Диаметр поршня | 16- 20- 25- 32- 40 мм |
| Рабочая среда | Подготовленный воздух |
| Рабочее давление | 1-9 Бар |
| Максимальное давление | 13,5 Бар |
| Рабочая температура | 0-70°С, возможно исполнение с рабочей температурой 90°С |
| Рабочая скорость | 50-800 мм/сек |
Ремкомплект
Ко всем пневмоцилиндрам, которые мы производим, возможна поставка ремкомплектов. Ремкомплект включает в себя все необходимые уплотнения для ремонта пневмоцилиндра.
Обозначение:
Ремкомплект/XXX
Ø- поршня

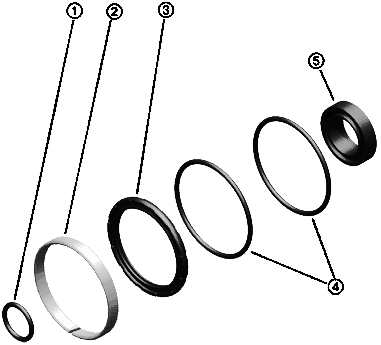

В состав ремкомплекта входят:
1. Манжета поршня - самосмазывающийся полиуретан
2. Несущее кольцо - фторопласт
3. Уплотнение поршня - пербутан (NBR)
4. Уплотнительное кольцо гильзы - пербутан (NBR) - 2шт.
5. Манжета штока - самосмазывающийся полиуретан
1. Манжета поршня - самосмазывающийся полиуретан
2. Несущее кольцо - фторопласт
3. Уплотнение поршня - пербутан (NBR)
4. Уплотнительное кольцо гильзы - пербутан (NBR) - 2шт.
5. Манжета штока - самосмазывающийся полиуретан
Таблицы усилий в кГс
| Диаметр цилиндра |
16 | 20 | 25 | ||||
| Выдвижение | Втягивание | Выдвижение | Втягивание | Выдвижение | Втягивание | ||
| Давление (бар) | 1 | 2.01 | 1.81 | 3.14 | 2.64 | 4.90 | 4.12 |
| 2 | 4.02 | 3.62 | 6.28 | 5.28 | 9.80 | 8.24 | |
| 3 | 6.03 | 5.43 | 9.42 | 7.92 | 14.70 | 12.36 | |
| 4 | 8.04 | 7.24 | 12.56 | 10.56 | 19.60 | 16.48 | |
| 5 | 10.05 | 9.05 | 15.70 | 13.20 | 24.50 | 20.60 | |
| 6 | 12.06 | 10.86 | 18.84 | 15.84 | 29.40 | 24.72 | |
| 7 | 14.07 | 12.67 | 21.98 | 18.48 | 34.30 | 28.84 | |
| 8 | - | - | 25.12 | 21.12 | 39.20 | 32.96 | |
| 9 | - | - | 28.26 | 23.76 | 44.10 | 37.08 | |
| Диаметр цилиндра |
32 | 40 | |||
| Выдвижение | Втягивание | Выдвижение | Втягивание | ||
| Давление (бар) | 1 | 8.04 | 6.90 | 12.56 | 10.55 |
| 2 | 16.08 | 13.80 | 25.12 | 21.10 | |
| 3 | 24.12 | 20.70 | 37.68 | 31.65 | |
| 4 | 32.16 | 27.60 | 50.24 | 42.20 | |
| 5 | 40.20 | 34.50 | 62.80 | 52.75 | |
| 6 | 48.24 | 41.40 | 75.36 | 63.30 | |
| 7 | 56.28 | 48.30 | 87.92 | 73.85 | |
| 8 | 64.32 | 55.20 | 100.48 | 84.40 | |
| 9 | 72.36 | 62.10 | 113.04 | 94.95 | |

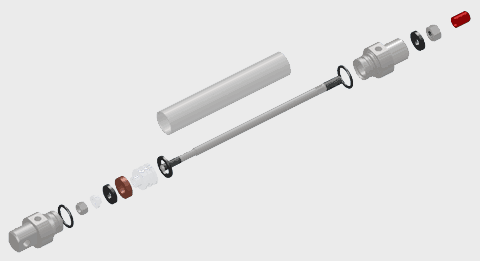

Устройство
