Взрывобезопасныесухие трансформаторные подстанции типа ВСТП-КРУ (в дальнейшемименуемые «подстанция») предназначены для преобразованиявысоковольтного напряжения 6 кВ в низковольтное напряжение 3,0(3,3), 1,20 и 0,69 кВ с целью питания токоприемников трехфазнымпеременным током частотой 50 Гц, а также для управления, защиты оттоков к.з., утечки и перегрузки этих токоприемников в подземныхвыработках шахт, опасных по газу (метану) или угольной пыли.
Подстанцииимеют исполнение РВ-4В-ЗВИа. Подстанция на вторичное напряжение3(3,3) кВ в Украине разработана впервые. Имеются аналоги, которыеразработаны и выпускаются ведущими зарубежными фирмамиВеликобритании, Франции, Германии и эксплуатируются в России изарубежных странах.
Подстанциисостоят из распределительного устройства принципиально новойконструкции с использованием новых технических решений, собственнотрансформатора и коробки выводов на напряжение 3 (3,3) или 1,20/0,69кВ.
РУ,корпус и коробка выводов унифицированы. Каждая подстанция состоит изсухого трансформатора с воздушным охлаждением заключенным вовзрывонепроницаемый корпус.
ВРУ размещен разъединитель в отдельной взрывозащищенной камере,элегазовый контактор-выключатель типа Rollareфранцузской фирмы «Шнейдер» (Мерлин Жерин) на400А, 7,2 кВ с отключающей способностью 12 кА, т.е. значительнобольшей, чем возможные токи к.з. в шахтной распределительной сети-трансформатор напряжения 6000/127 В, датчики тока, блоки защиты оттоков к.з., утечки и перегрузки, блок дистанционного управления,амперметр, вольтметр, килоомметр.
Предусмотреноместное и дистанционное управление (включение и отключение)подстанцией. В РУ подстанции на 3(3,3) кВ смонтированкороткозамыкатель, который при отключенном разъединителезакорачивает фазы с низкой стороны между собой и с заземленнымкорпусом.
Наличиеразъединителя в отдельной взрывобезопасной камере дает возможностьоткрыть РУ и коробку выводов и обслуживать подстанцию не отключаяКРУВ и, таким образом, не отключая другие подстанции, питающиеся отэтого КРУВ.
ПосколькуРУ выполняют функции КРУВ, то такие подстанции без ограничений поколичеству и мощности можно подключить к одному КРУВ.
Вподстанции предусмотрено воздействие аппарата газовой защиты налинию дистанционного отключения подстанции и питание этого аппаратанапряжением 36 В, а цепей освещения - напряжением 127 В.
Всеаппараты управления и защиты в подстанции смонтированы на выдвижномшасси и снабжены штепсельными разъемами для удобства, осмотра изамены всего шасси с аппаратами и блоками.
Подстанцияобеспечивает следующие функции:
включение-отключение,в т.ч. оперативное-
местное идистанционное управление-
защитуприсоединений от токов короткого замыкания, перегрузки,неполнофазного режима и снижения сопротивления изоляции-
питания внешнихцепей автоматики и освещения-
индикацию осостоянии подстанции и срабатывании защит-
возможностьподключения газовой и других видов защиты.
Основнымипотребителями подстанций являются предприятия угольнойпромышленности. Номенклатура ВСТП с выключателем Rollarc:
ВСТП-КРУ1000/6-1,2/0,69
ВСТП-КРУ1250/6-1,20/0,69
ВСТП-КРУ1000/6-3(3,3)

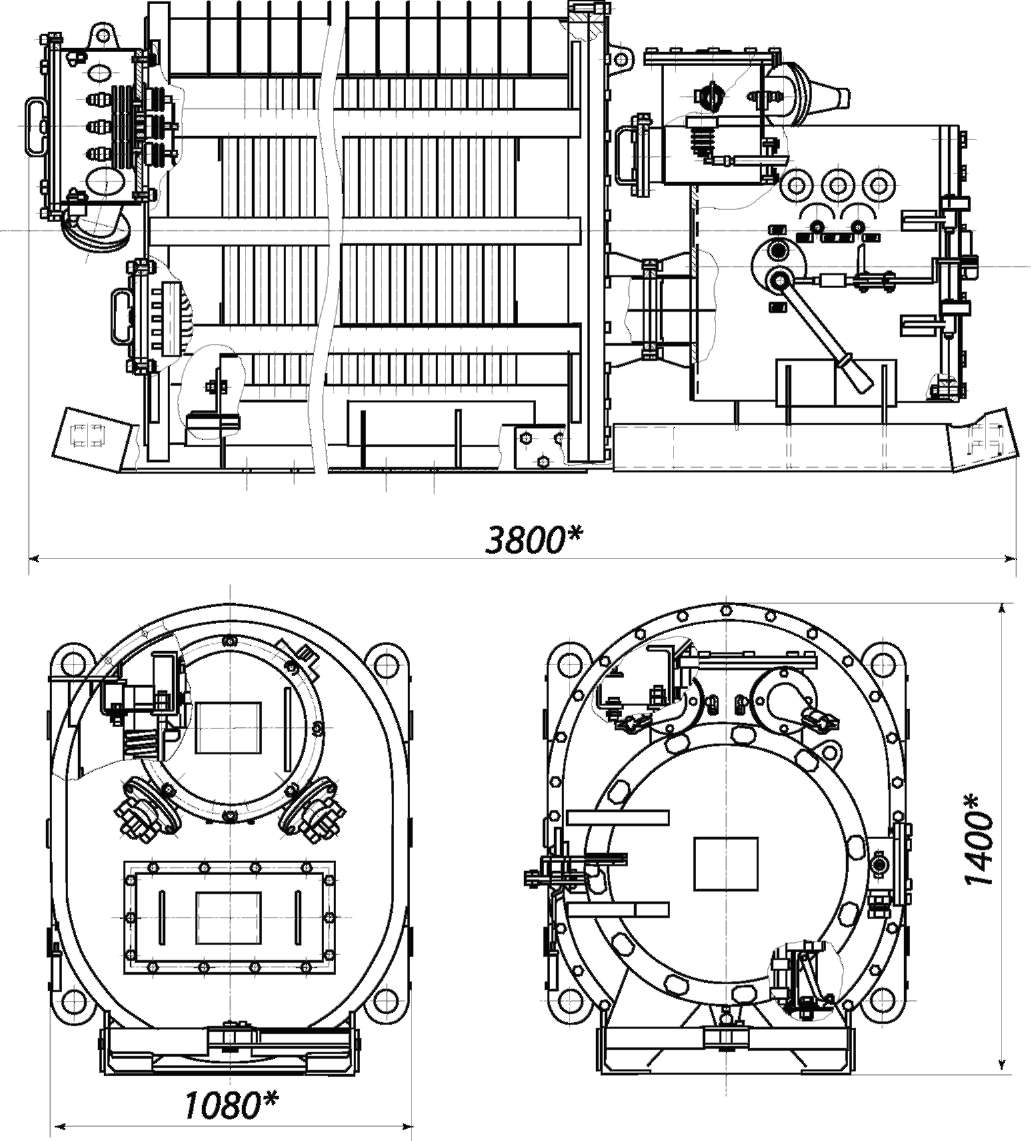

Рис. 1. Общий вид игабаритные размеры подстанций типа ВСТП-КРУ
Табл. 1. Основныепараметры взрывобезопасных сухих трансформаторных подстанций ВСТП-КРУ-1000/6-3(3,3)- ВСТП-КРУ-1000/6-1,20/0,69- ВСТП-КРУ-1250/6-1,20/0,69.
Наименование параметра |
Значение параметра |
||
ВСТП-КРУ 1000/6-1,2/0,69 |
ВСТП-КРУ 1250/6-1,2/0,69 |
ВСТП-КРУ 1000/6-3(3,3) |
|
1. Номинальная мощность, кВА |
1000 |
1250 |
1000 |
2. Частота сети, Гц |
50 |
50 |
50 |
3. Номинальное первичное напряжение, кВ |
6,0 |
6,0 |
6,0 |
4. Диапазон регулирования напряжения |
±5% |
±5% |
±10% |
5. Номинальное вторичное напряжение, кВ |
1,2 0,69 |
1,2 0,69 |
3 (3,3) |
6. Схема и группа соединения обмотоксилового трансформатора |
Y/Y-0 Y/Д-11 |
Y/Y-0 Y/Д-11- |
Y/Y-0 |
7. Тип охлаждения |
Воздушный |
||
8. Тип контактора |
Элегазовый типа Rollarc-400Д |
||
9. Предельная отключающая способность(действующее значение) |
10 кАпри 7,2кВ |
||
Масса, кг |
не более 6000 |
