Привод пневматический для крана типа ППК-1

Привод пневматический для крана ППК-1 предназначен для дистанционного или местного (ручного) управления поворотом двухпозиционных запорных органов, в частности поворотных шаровых кранов Ду 80 мм, 100 мм, и 150 мм Ру 8 МПа (80  кгс/ см²).

Применение:

Сфера и отрасль применения привода -  магистральные газопроводы, компрессорные станции, пункты сбора и подготовки газа и технологические линии газоперерабатывающих заводов, оснащение технологических процессов  в химической, нефтеперерабатывающей и других отраслях промышленности.

Климатические условия:

• – температура от минус 40° С до плюс 50° С-
• – относительная влажность 100% при температуре 20° С.

Технические характеристики:

• Рабочая среда – неагрессивный природный газ или сжатый воздух, очищенные и осушенные.
• Давление рабочей среды, МПа (кгс/см²):

– минимальное 0,25 (2,50)-

– максимальное 1 (10).

• Угол поворота выходного вала привода – 90^° ± 5^°.
• Давление страгивания ненагруженного привода, МПа (кгс/см²) – не более 0,1 (1,0).
• Крутящий момент на выходном валу приводов, Н•м (кГ•м):

– 250 (25) при давлении 0,45 МПа (4,50 кгс/см²)-

– 300 (30) при давлении 0,55 МПа (5,50 кгс/см²).

• Время полного поворота выходного вала ненагруженного привода при давлении рабочей среды 0,6 МПа (6,0 кгс/см²), с – не более 5.
• Количество циклов поворотов (средний ресурс) – не менее 4•10 ³.
• Рабочее положение в пространстве – вертикально ориентированным выходным валом привода.
• Полный средний срок службы – не менее 10 лет.
• Привод снабжен дополнительным устройством:

Взрывозащищенным электропневматическим блоком управления БУК с входным сигналом:

– дистанционный электрический постоянного тока: 24 В,  или 100 В, или 220 В-

– местный (ручной), усилием не более 60 Н (6 кгс).

• Масса – не более 35 кг.
• Привод может снабжаться ручным дублером.

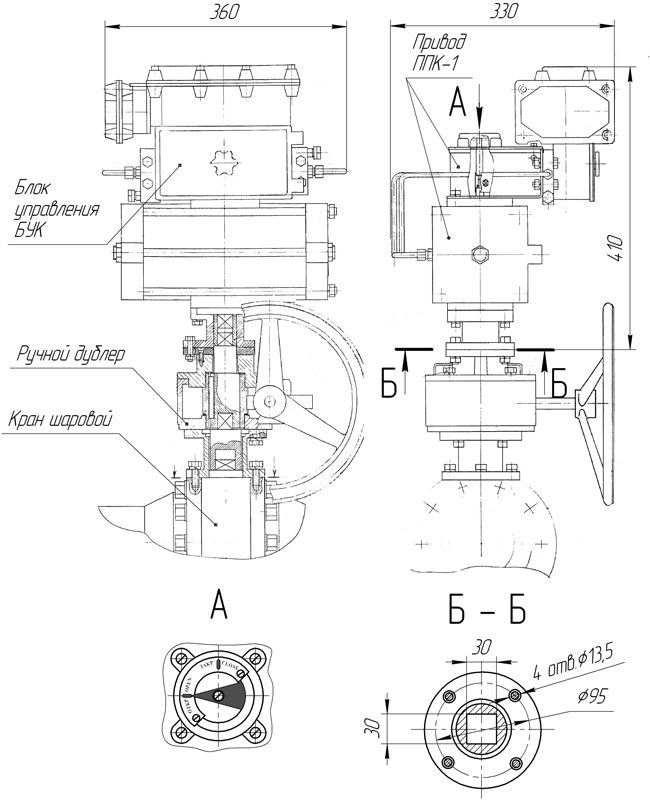

Привод пневматический  для  крана  типа  ППК-1 (с дополнительными устройствами: блоком управления БУК и ручным дублером) с габаритными и присоединительными размерами.
