Пункты распределительные серии ПР

ПР11

НАЗНАЧЕНИЕ
Пункты распределительные серии ПР11 предназначены для распределения электрической энергии, зашиты электрических установок напряжением до 600 В переменного тока частотой 50 и 60 Гц при перегрузках и коротких замыканиях, для нечастых коммутаций электрических цепей и пусков асинхронных двигателей.

УСЛОВИЯ ЭКСПЛУАТАЦИИ
> высота над уровнем моря — не более 2000 м, при высоте более 1000 м номинальные токи шкафов с вводными выключателями типа А3700 снижаются на 10%-
> температура окружающего воздуха для климатических исполнений:
У1, УЗ — от минус 45 °С до плюс 40 °С-
Т1, ТЗ — от минус 10 °С до плюс 45 °С-
УХЛЗ — от минус 60 °С до плюс 40 °С-
> окружающая среда — нормальная, невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию-
> рабочее положение в пространстве с допустимым отклонением от вертикали до 50 в любую сторону-
> группа условий эксплуатации Ml по ГОСТ 17516.1–90-
> степень защиты при открытых дверях для всех исполнений IP21, при закрытых дверях — IP21, IP54 по ГОСТ 14254–96.
Шкафы комплектуются:
> вводными выключателями серии А3700 не токоограничивающими и токоограничивающими с электромагнитными и тепловыми расцепителями без дополнительных сборочных единиц или выключателями типа АЕ2060-
> выключателями на отходящих линиях серии АЕ2000.
Номинальный ток шкафа и выключателей на отходящих линиях снижается на 10% в шкафах со степенью защиты оболочки IP21.

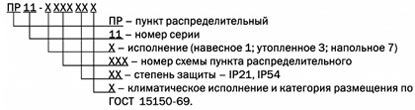

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
