Преобразователь напряжения PN-(20-75)DC/12-1,5 исп.5

  • Преобразователь напряжения PN-(20-75)DC/12-1,5 исп.5
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
147-378-10949
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Преобразователь напряжения PN-(20-75)DC/12-1,5 исп.5 - Описание:

Преобразователь напряжения с входного 20-75 В в стабилизированное выходное напряжение 12 В, 1,5 А постоянного тока. Регулировка выходного напряжения 12-15 В. Фильтрация ВЧ помех, защита выхода от перегрузки и КЗ. Уличное исполнение IP56, рабочий температурный диапазон от -40 °С до +40 °С.

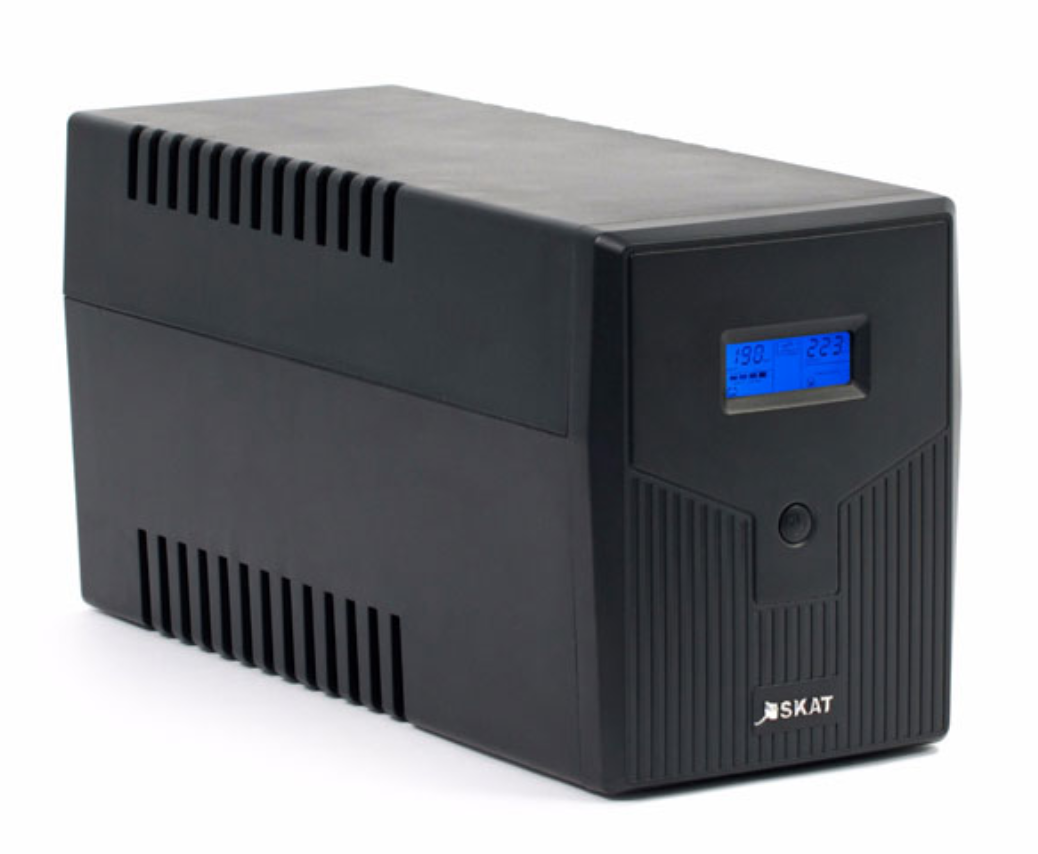

Преобразователь предназначен для питания нагрузок критичных к величине напряжения питания, например, видеокамер. Рекомендуется использовать преобразователь совместно с источником бесперебойного питания (ИБП) серии «СКАТ» с выходным напряжением 48 или 60 В.

Преобразователь выполнен в герметичном корпусе и рассчитан на круглосуточный режим работы:

  • при температуре окружающей среды от -40 до +40 ºС;

  • относительной влажности до 100%;

  • на открытом воздухе и в помещениях с неблагоприятными условиями эксплуатации (повышенным уровнем влажности, содержания пыли, вредных веществ).

Зависимость сечения провода от длины линии питания и мощности нагрузки



Преобразователь напряжения PN-(20-75)DC/12-1,5 исп.5 - Особенности:

  • питание нагрузки постоянным стабилизированным напряжением с номинальным значением 12 В и током 1,5 А;

  • ступенчатая регулировка выходного напряжения в пределах от 12 до 15 В;

  • работа в диапазоне входных напряжений от 20 до 75 В;

  • разделение по постоянному току входных и выходных цепей, что предотвращает подачу в нагрузку высокого входного напряжения при неисправности преобразователя;

  • электронная защита выхода от перегрузки по току, в том числе от короткого замыкания (КЗ) нагрузки (с отключением питания нагрузки при продолжительном (более 30 сек.) КЗ нагрузки посредством самовосстанавливающегося предохранителя);

  • ограничение выходного напряжения величиной не более 18 В при неисправности преобразователя;

  • отключение питания преобразователя при обратной полярности подключения посредством плавкого предохранителя;

  • возможность световой индикации наличия выходного напряжения посредством внешнего светодиодного индикатора.

Преобразователь напряжения PN-(20-75)DC/12-1,5 исп.5 - Технические характеристики:



1

Входное напряжение, В

20…75

2

Выходное напряжение, В

12,0…15,0*

3

Номинальный ток нагрузки, А

1,5

4

Удвоенная амплитуда пульсаций выходного напряжения, В, не более

0,03

5

КПД, %, не менее

80

6

Потребляемая мощность, Вт, не более

35

7

Сечение провода, зажимаемого в клеммах колодок, мм2

«ВХОД», «ВЫХОД» и колодка для подключения индикатора

1,5

8

Габаритные размеры ШхГхВ, мм, не более

без упаковки

165х125х85

в упаковке

180х136х90

9

Масса, НЕТТО (БРУТТО), кг, не более

0,48 (0,6)

10

Диапазон рабочих температур, °С

-40…+40

11

Относительная влажность воздуха при 25 °С, %, не более

100

12

Степень защиты оболочкой по ГОСТ 14254-96

IP56


* Заводская установка 13,5 В.
