Толщиномер ультразвуковой дефектоскопический бесконтактный электромагнитоакустический УТ-04 ЭМА (Дельта)

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
123-266-5098
Цена с НДС:
Цена по-запросу
Описание

НАЗНАЧЕНИЕ: Измерение толщины изделий из токопроводящих материалов при одностороннем доступе, оценка коррозионного поражения недоступных поверхностей.

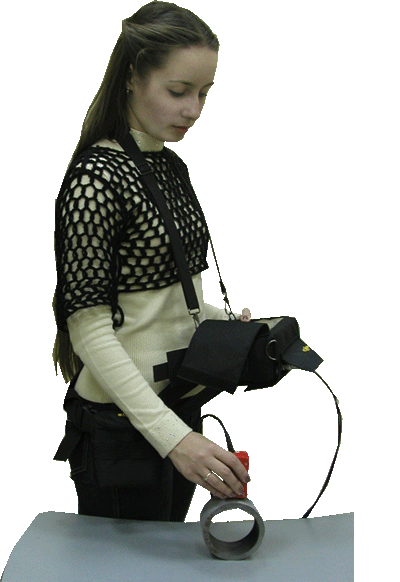

ПРИМЕНЕНИЕ: Прибор ориентирован на использование как в полевых условиях, так в цехах и лабораториях предприятий для контроля остаточной толщины изделий и металлоконструкций, подвергающихся коррозии.
ПРИНЦИП ДЕЙСТВИЯ: В толщиномере используется электромагнитно-акустический (ЭМА) способ возбуждения и приема сдвиговых колебаний, позволяющий измерять толщину без контактной жидкости, без зачистки поверхности, через воздушный зазор или непроводящее покрытие (краска, лак, эмаль, пленка) около 2 мм.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ: Для регистрации ослабленных донных импульсов применяется накопление эхо-сигналов при серии зондирований, что увеличивает амплитуды сигнала не менее, чем на 25 дБ, а соотношение сигнал/шум - на 12,5 дБ. Индикатор толщиномера отображает эхограмму - зондирующий и последующие за ним отраженные донные импульсы. Это позволяет использовать прибор и как дефектоскоп, а в режиме толщинометрии выбирать для измерений наиболее четкую пару донных импульсов. В память заносятся код материала, номер и до ста эхограмм - экранов. Информация может быть выведена на внешнюю ПЭВМ.

ХАРАКТЕРИСТИКИ ПРИБОРА



Диапазон измеряемых толщин изделий
по стали,мм
по алюминию,мм
2,0-200,0
2,0-100,0
Предел допускаемого значения основной погрешности толщиномера:
в поддиапазоне измерения от 2,0 до 20 мм, мм
в поддиапазоне измерения от 20 до 200 мм, мм
±0,06
±(0,001Нх + 0,06)
Минимальный радиус кривизны поверхности контроля, мм 20
Величина зазора или непроводящего покрытия, не более, мм 0,5
Индикатор - графический ЖКИ-дисплей (128х64) с внутренней контрастной подсветкой.
Питание автономное, аккумуляторное, вольт +12
Время непрерывной работы без подзарядки, не менее, час 8
Диапазон рабочих температур, °С от 0 до +50
Масса, кг
электронный блок
преобразователь
2,5
0,5
Габаритные размеры
электронного блока, мм,
датчика, мм,
200х80х213
75х35х35.

Прибор может дополняться подвижной тележкой для ЭМА-датчика, что позволяет получать толщинограмму при качении датчика вдоль контролируемого изделия с увеличением числа запоминаемых эхограмм до четырёх тысяч.

КОМПЛЕКТ ПОСТАВКИ

Блок электронный (со встроенным аккумулятором) 1 шт
ЭМА-преобразователь 1 шт
Зарядное устройство 1 шт
Кабель связи с ЭВМ 1шт
Меры калиброванной толщины 2 шт
Защитная клеящая лента (канцелярская 0,05 мм) 1 шт
Дискета с программным обеспечением связи с ЭВМ 1 шт
Сумка укладочная 1 шт
Руководство по эксплуатации
УТ-04 ЭМА (Дельта). 22707295.РЭ 		1 шт

  • Толщиномер ультразвуковой дефектоскопический УТ-04 ЭМА (Дельта)
