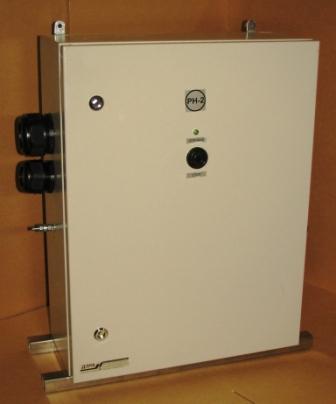

Пускатели электромагнитные рудничные ПРН-63А

Пускатели электромагнитные рудничные ПРН 63А 1 С 29 У5 ТУ 3420-003-10222612-2013, пускатель в рудничном нормальном исполнении РН2, переменного напряжения 380В, с номинальным током продолжительного режима 63А, на салазках, с тепловым реле на 56А, для применения в условиях умеренного климата в помещениях с повышенной влажностью.

Изготавливаются следующие виды пускателей с различием по току теплового реле:

ПРН 63А 1 С 24 У5 - ток теплового реле 18А-
ПРН 63А 1 С 25 У5 - ток теплового реле 22А-
ПРН 63А 1 С 26 У5 - ток теплового реле 28А-
ПРН 63А 1 С 27 У5 - ток теплового реле 35А-
ПРН 63А 1 С 28 У5 - ток теплового реле 45А-
ПРН 63А 1 С 29 У5 - ток теплового реле 56А.

ОПИСАНИЕ

Изготавливаемый пускатель ПРН 63А идентичен классическому по назначению и способу применению, но построен на комплектующих, использующихся в классическом ПРН 63Б и показавших своё качество и надёжность на протяжении более 10 лет.

Изделие производится на номинальный ток 63А в уменьшенном, но более крепком корпусе с уменьшением габаритов и веса. Толщина металла корпуса 1,2 мм, монтажной панели 2 мм.

Главным коммутационным аппаратом служит контактор КТ 7223У отечественного производства, рассчитанный на самые жёсткие условия эксплуатации специально для условий рудников и шахт. Он обладает не только повышенным запасом прочности к частоте коммутаций, он и способен разомкнуть цепь при очень высоких токах короткого замыкания сохранив свою работоспособность.

В качестве силового кабеля, идущего от зажима к контактору, используется только кабель с сечением жилы, соответствующим ГОСТ и обжатый наконечником изготовленным в соответствии ГОСТ. Учитывая правильное крепление наконечников к зажиму и качественное обжатие кабеля исключает любой неконтролируемый нагрев силовых проводников и ложное срабатывание теплового реле.

Главным исполнительным элементом конструкции служит блок управления БДУ, заменяющий более 20 деталей прежней конструкции. Данный блок более надёжен, показал свою пригодность при применении в ПРН 63Б и не имеющий ни одной претензии со стороны потребителей на протяжении 10 лет. Вся цепь управления собрана и работает на безопасном для прикосновения человеком напряжении 36В и 24В, защищена от короткого замыкания автоматическим выключателем.

Уровень изоляции изделия РН2, степень защиты IP54. Все элементы конструкции тщательно герметизированы и защищены от коррозии.

Как и в других изделиях производства ООО "ДЗРА", используются современные сальники обжимающие кабель по всему периметру, без применения специального инструмента. Крепление вводного и отходящего кабелей к изделию осуществляется через адаптированные зажимы с увеличением площади контакта и соответственно срока службы.

В отличие от ранее производимых ПРН 63А другими организациями, дверь шкафа идеально ровная и плотно прижимается по всему периметру двумя замками. Не требуется дополнительно притягивать углы шкафа.

ПРН 63А производства ООО "Дивногорский завод рудничной автоматики" соответствует ГОСТ 24754 и имеет сертификат соответствия ГОСТ Р в соответствии с законодательством. Изготавливается по ТУ 3420-003-10222612-2013. Сам процесс производства от проектирования до гарантийного обслуживания осуществляется в рамках ИСО 9001:2008. Каждое изделие перед закрытием и упаковкой проверяется по 42 электрическим и механическим параметрам, что практически исключает отклонение качества сборки от требуемого.

Главные наши преимущества - идентичность обозначения шкафов с ранее производимыми ОАО «ДЗНВА», точное повторение электрической схемы и использование только качественных и проверенных временем отечественных комплектующих.

НАЗНАЧЕНИЕ

Пускатель предназначен для работы в трёхфазных сетях переменного тока с изолированной нейтралью трансформатора в рудниках и шахтах, не опасных по взрыву газа и рудной пыли.

Технические характеристики

Исполнение РН2-
Степень защиты оболочки IP54-
Номинальный ток 63А-
Номинальное напряжение 380 В-
Ширина 620 мм-
Высота 705 мм-
Глубина 240 мм-
Масса не более 15 кг-
Соответствует ГОСТ 24754.
