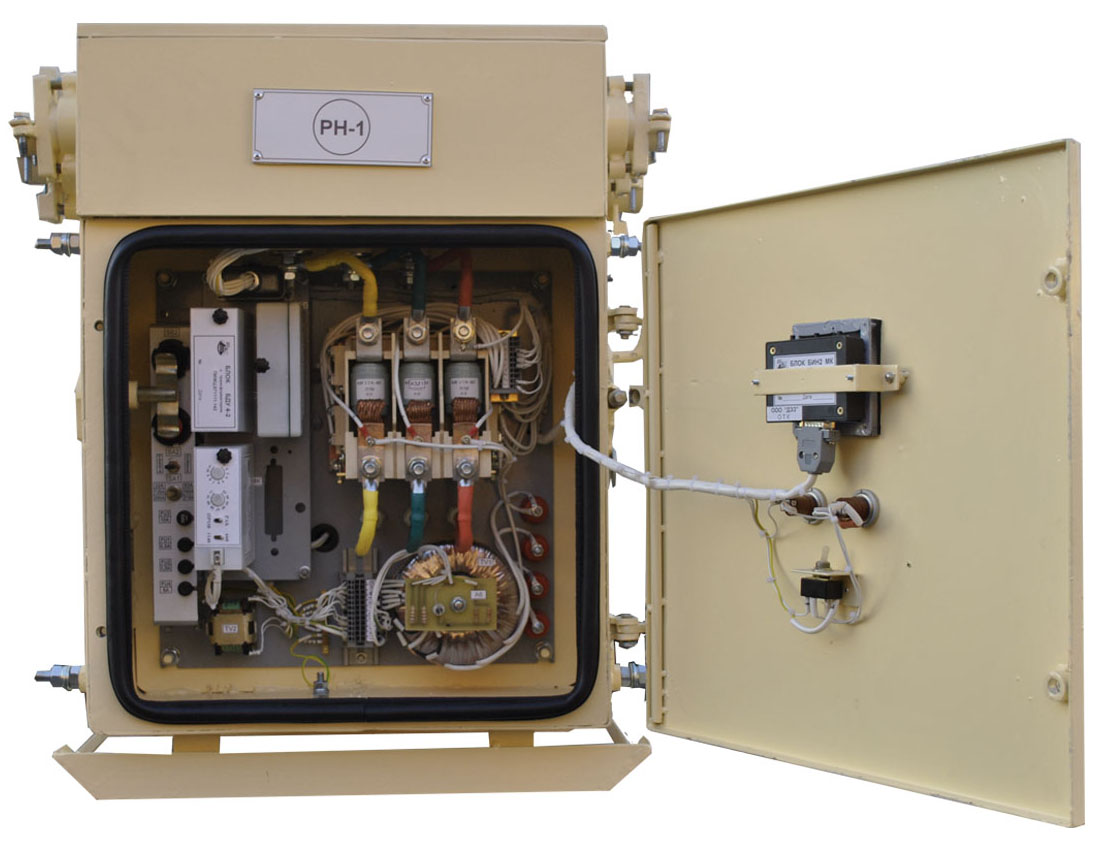

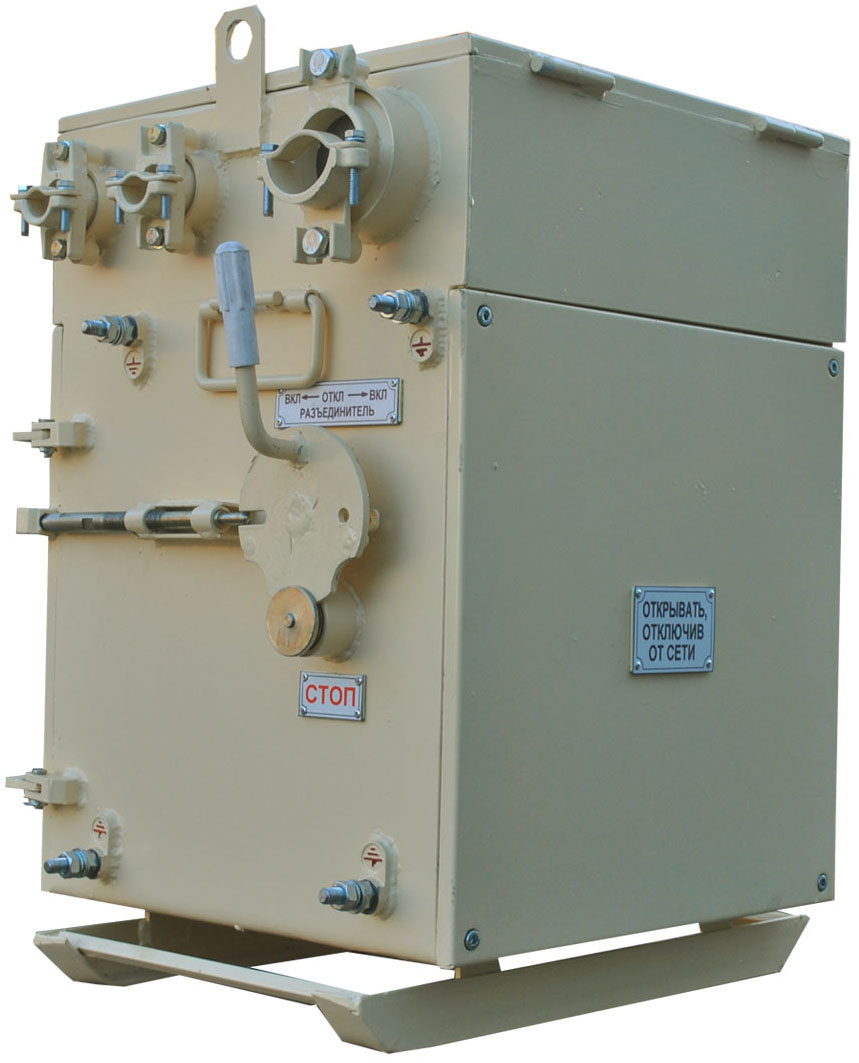

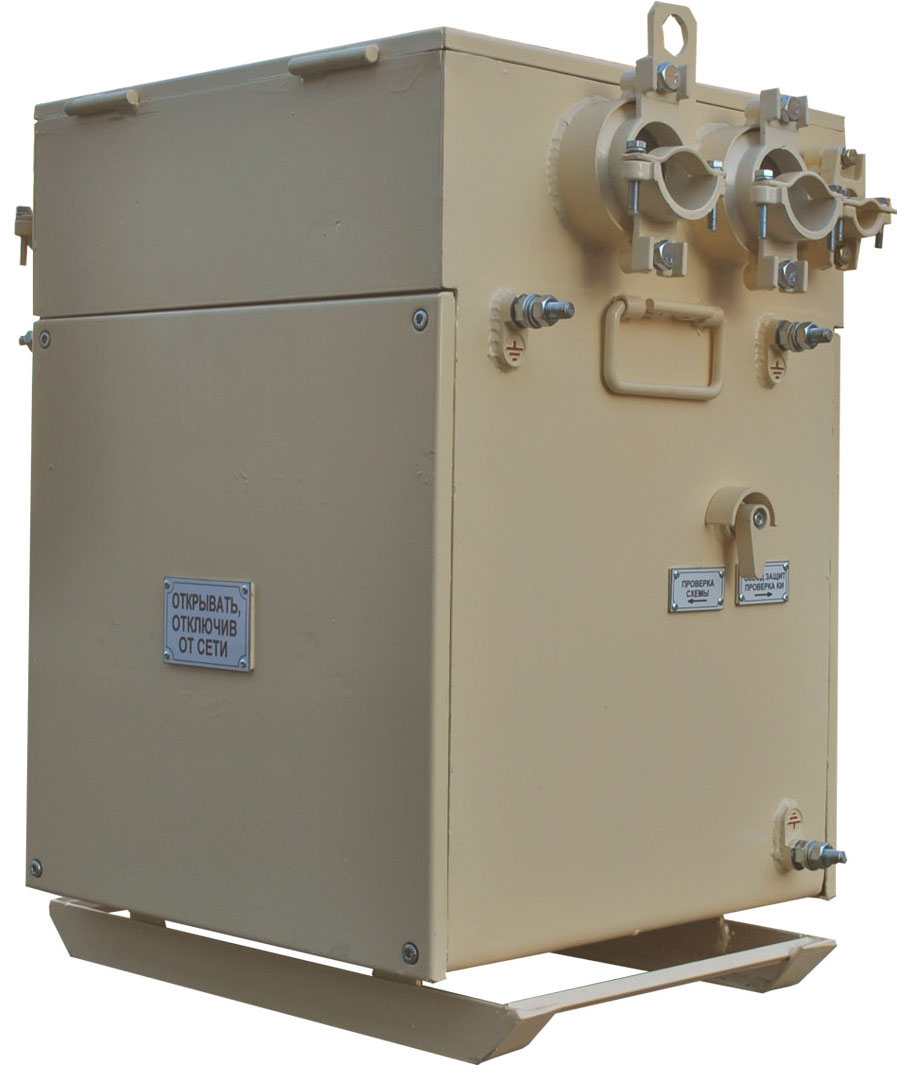

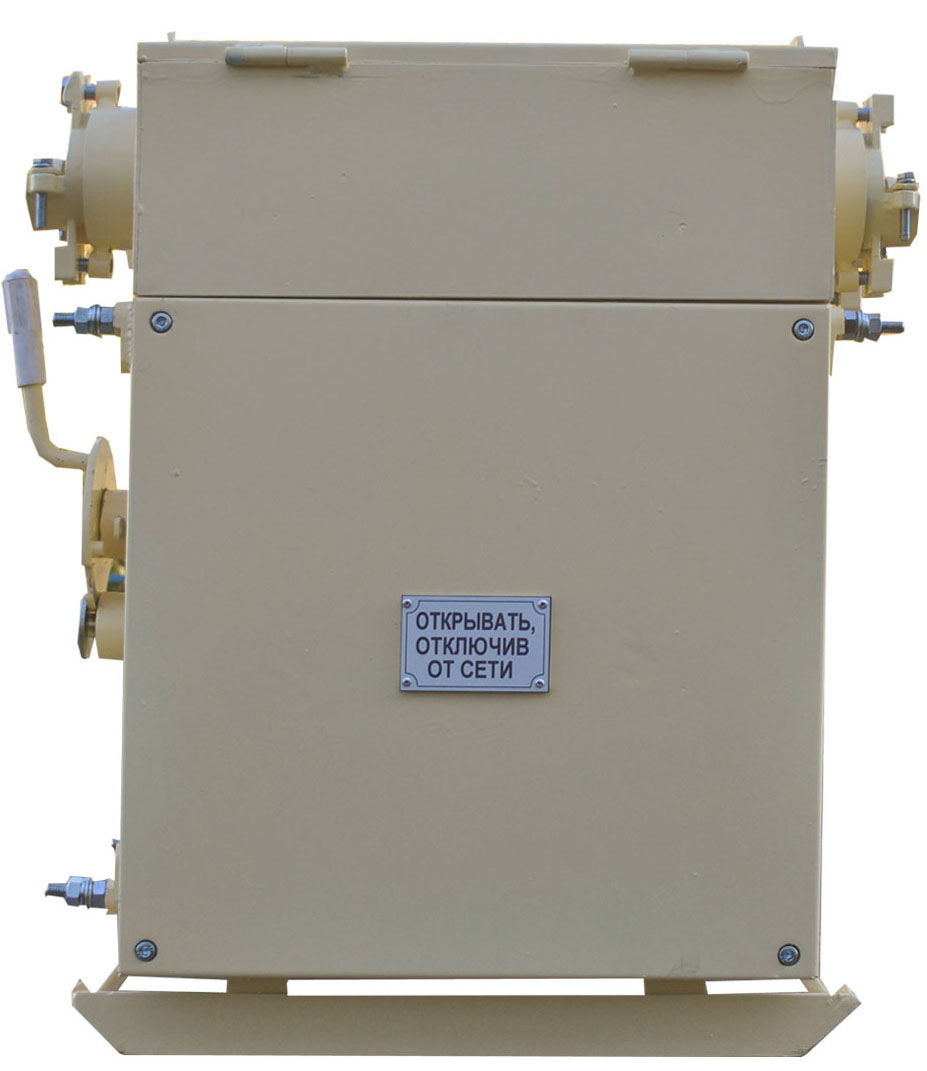

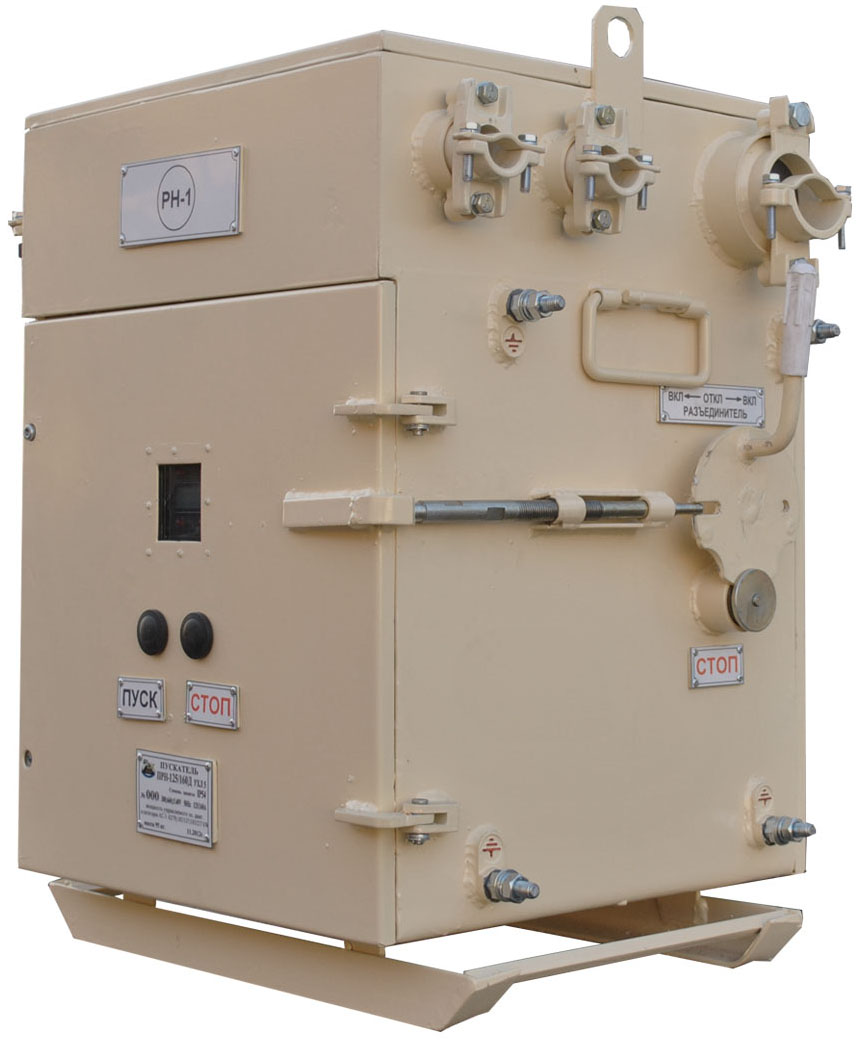

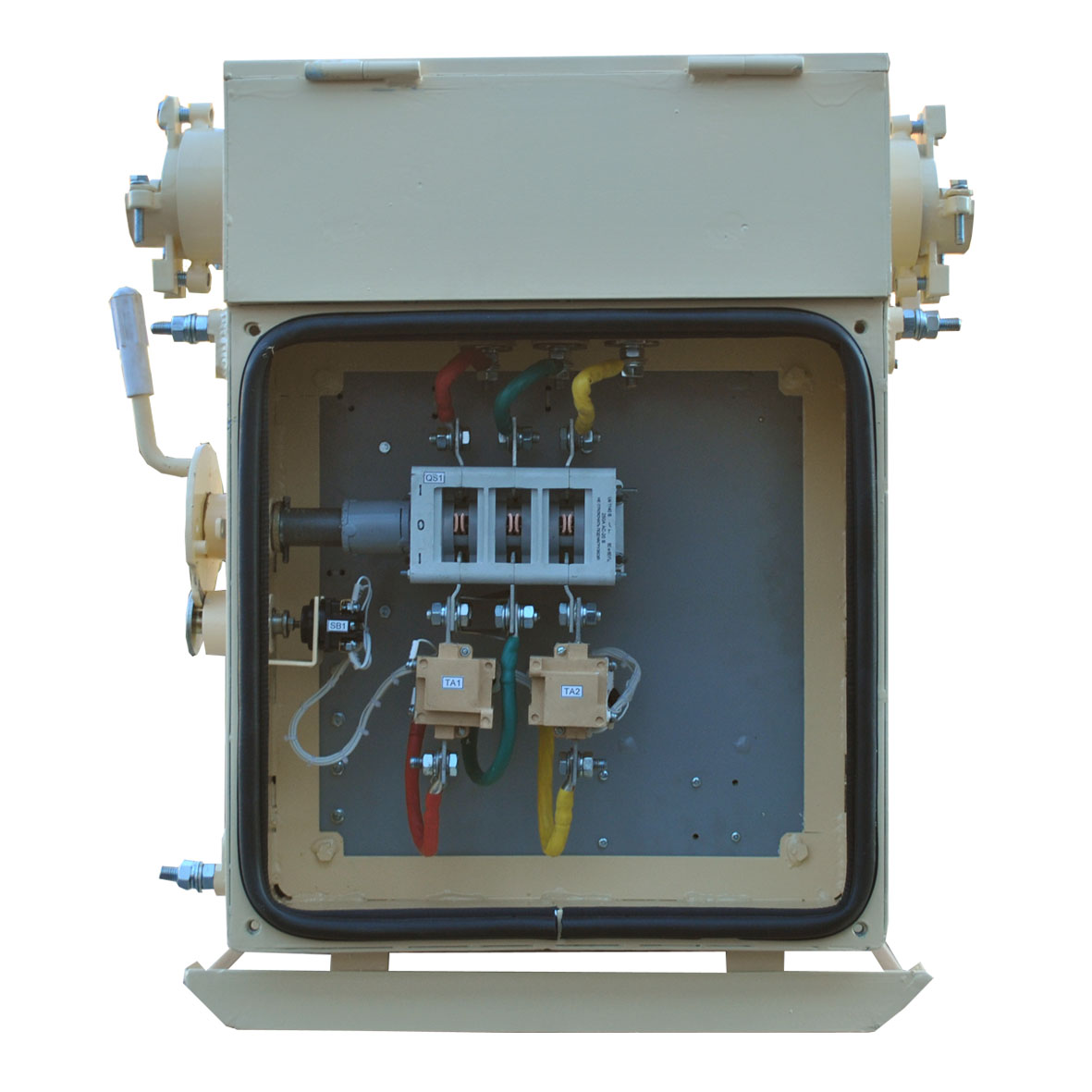

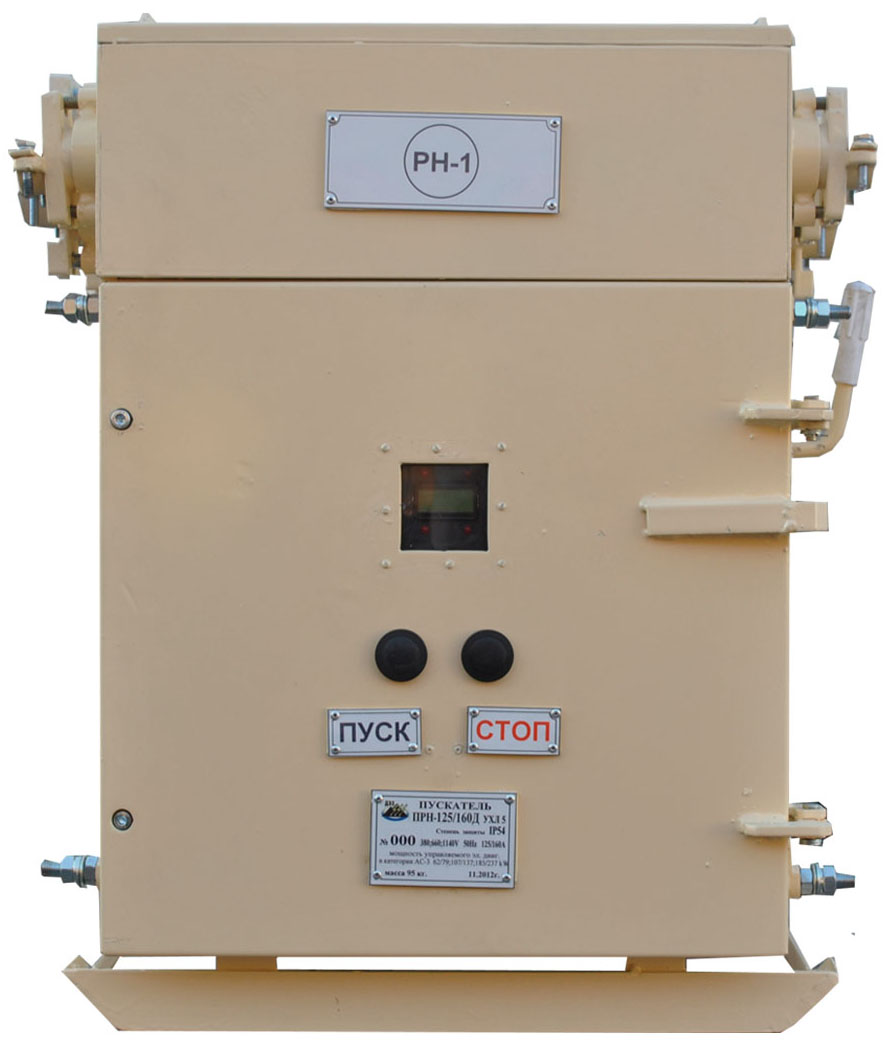

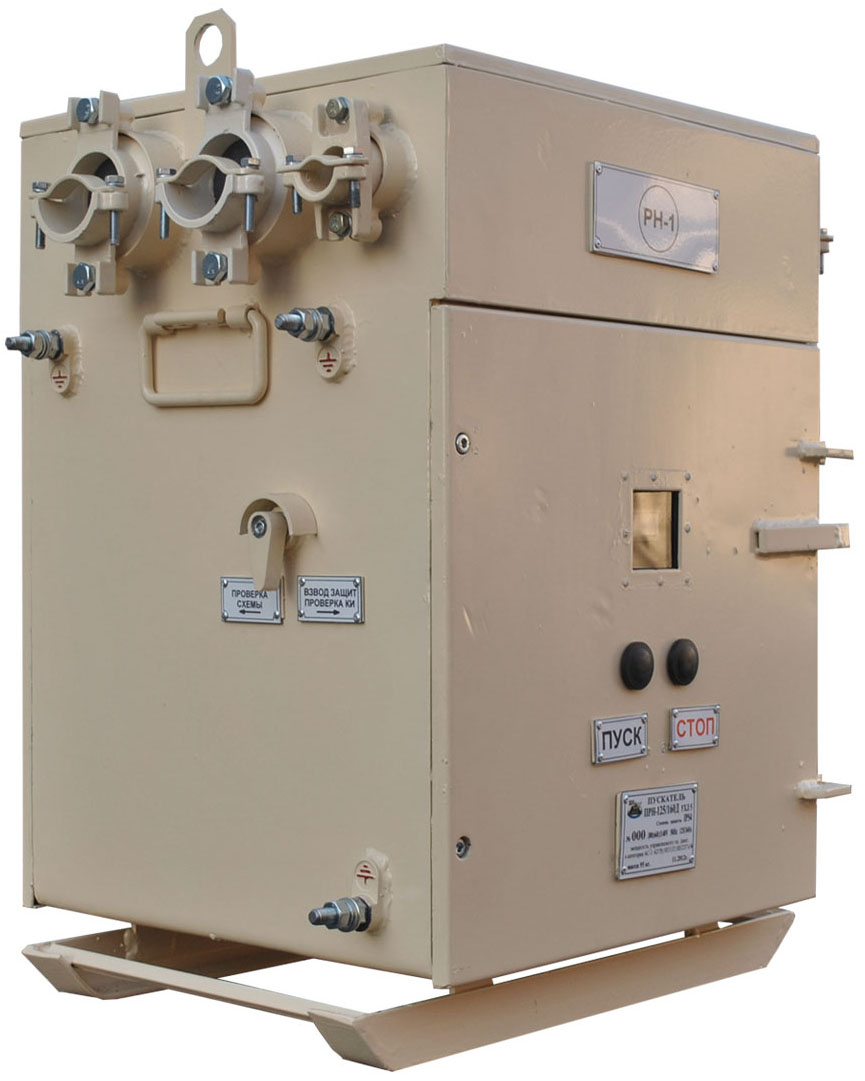

Пускатель предназначен для местного или дистанционного управления включением и отключением трехфазных асинхронных электродвигателей с короткозамкнутым ротором, эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц с изолированной или глухозаземленной нейтралью трансформатора в угольных шахтах, не опасных по газу (метану) и угольной пыли, предприятий горно-рудничной промышленности, а также для защиты от тока короткого замыкания и перегрузки в отходящих силовых цепях. Пускатель допускает подключение внешней нагрузки напряжением 36 В (цепей местного освещения и аппаратуры автоматизации).
|
ТЕХНИЧЕСКИЕ ДАННЫЕ
|
- Номинальное напряжение сети, В - 380/660/1140 В.
- Номинальный ток, А -32/63, 125/160, 250/315, 400 А
- Частота сети, Гц - 50.
- Номинальный режим работы - продолжительный.
- Максимальная мощность внешней нагрузки в цепи 36 В - не более 75 В·-А.
- Уставки срабатывания максимальной токовой защиты приведены в таблице 1.
- Контролируемое сопротивление заземляющего провода - 50 Ом
- Уставки срабатывания устройства контроля изоляции:
- при напряжении сети 380, 660 В - 30 кОм-
- при напряжении сети 1140 В - 100 кОм.
- Предельная коммутационная способность и расчетная мощность управляемого электродвигателя при h-cosj = 0,75, приведены в таблице 2.
- Уставки срабатывания токовой защиты от перегрузки приведены в таблице 3
- Потребляемая мощность цепей защиты и управления не более 75 В&bull-А.
- Пускатель обеспечивает работу в продолжительном и повторно-кратковре- менном режимах.
- Механическая износостойкость пускателя составляет не менее 5Ч106 циклов включений-отключений (ВО), разъединителя - не менее 6300 циклов ВО.
- Конструкцией пускателя предусмотрены три кабельных ввода для контрольных цепей и три - для силовых цепей.
- Устройства для подключения вводных силовых кабелей рассчитаны на подключение как гибких, так и бронированных кабелей.
Масса пускателя не более 95 кг.
- Токоограничивающее действие силовой цепи пускателя эквивалентно 15 м гибкого кабеля сечением 50 мм2.
|
| ТАБЛИЦА 1 |
|
Номинальный
|
Ток уставки, соответствующий условным единицам на шкале максимальной токовой защиты, А
|
|
ток, А
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
|
32
|
64
|
80
|
96
|
112
|
128
|
144
|
160
|
176
|
192
|
208
|
224
|
|
63
|
126
|
158
|
189
|
221
|
252
|
284
|
315
|
347
|
378
|
410
|
441
|
|
125
|
250
|
312
|
375
|
437
|
500
|
562
|
625
|
687
|
750
|
813
|
875
|
|
160
|
320
|
400
|
480
|
560
|
640
|
720
|
800
|
880
|
960
|
1040
|
1120
|
|
250
|
500
|
625
|
750
|
875
|
1000
|
1125
|
1250
|
1375
|
1500
|
1625
|
1750
|
|
315
|
630
|
787
|
945
|
1102
|
1260
|
1417
|
1575
|
1732
|
1890
|
2047
|
2205
|
|
400
|
800
|
1000
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
2400
|
2600
|
2800
|
|
| ТАБЛИЦА 2 |
|
Номинальный ток, А
|
Номинальное напряжение, В
|
Отключающая способность (действующее значение тока), А
|
Включающая способность (амплитудное значение тока), А
|
Расчетная мощность управляемого электродвигателя, кВт
|
|
32
|
380
|
3120
|
5750
|
16
|
|
32
|
660
|
3120
|
5750
|
27
|
|
32
|
1140
|
2375
|
4225
|
47
|
|
63
|
380
|
3120
|
5750
|
31
|
|
63
|
660
|
3120
|
5750
|
54
|
|
63
|
1140
|
2375
|
4225
|
93
|
|
125
| |
