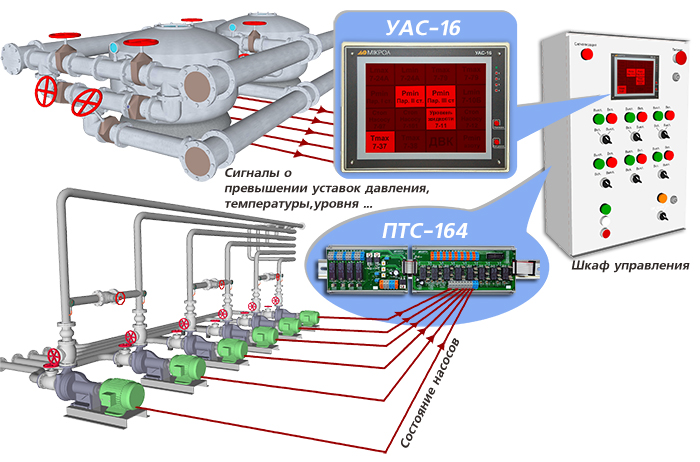

Предназначен для обобщенной и поканальной сигнализации параметров технологических процессов, значения которых в процессе работы превышают те или иные технологические уставки и используется в локальных и комплексных системах промышленной автоматизации производственных процессов, в схемах технологической и аварийной сигнализации.
Прибор технологической сигнализации ПТС-164 состоит из одного блока ПТС-25 (ведущее устройство или прибор обобщенной сигнализации) и от одного до восьми блоков ПТС-85 (ведомое устройство или прибор поканальной сигнализации). Каждый блок ПТС-85 обеспечивает восемь каналов сигнализации.
ПТС-164 является полнофункциональной заменой ПТС-64, а также имеет дополнительные функции:
• Фиксация в памяти аварийных событий (запоминание)
• 4 настраиваемые канала обобщенной сигнализации из которых 2 канала имеют независимые регулируемые задержки срабатывания
• Плавное регулирование частоты срабатывания сигнализации
• Выходной ток блока поканальной сигнализации увеличен до 50 мА
Функциональные возможности
- Срабатывание одного из четырех каналов обобщенной сигнализации блока ПТС-25 в случае срабатывания одного из каналов сигнализации блока ПТС-85.
- Срабатывание поканальной сигнализации блока ПТС-85 и обобщенной сигнализации блока ПТС-25 отображается как по месту, то есть на блоках ПТС-25 и ПТС-85 есть соответствующие индикаторы, так и выводятся наружу.
- Сигналом сигнализации блоков ПТС-85 и ПТС-25 может быть статический сигнал (постоянное свечение) или динамический с частотой задаваемой пользователем в диапазоне от 0.75 до 2.8 сек.
- В рабочем режиме с прибора ПТС-25 производится кнопочное управление квитированием (снятием) сигнализации.
- В тестовом режиме с ПТС-25 производится кнопочное управление проверкой сигнализации.
- Запоминание аварийных событий после возврата параметра в норму
- Настраиваемый фильтр ложных срабатываний сигнализации (задержка на включение сигнализации)
Составные узлы ПТС-164:
Блок ПТС-25 (ведущее устройство) содержит:
- Четыре независимых канала обобщенной сигнализации с регулируемой частотой срабатывания F1 и F2.
- Задатчик частоты сигналов сигнализации F1 и F2.
- Задатчик задержки срабатывания сигнализации для 3 и 4 каналов.
- Узел квитирования сигнализации.
- Узел проверки сигнализации.
Блок ПТС-85 (ведомое устройство) содержит:
-Восемь независимых каналов сигнализации с возможностью поканального выбора сигнала сигнализации (статического или динамического с задаваемой частотой) и номера канала срабатывания обобщенной сигнализации на ПТС-25.
Технические характеристики ПТС-25
№ | Техническая характеристика | Значение |
---|---|---|
1 | Количество дискретных выходов | 4 |
2 | Тип выхода | переключающие контакты реле |
3 | Диапазон установки времени задержки включения для выходов 3 и 4 | от 1.5 сек до 35 сек |
4 | Длина цикла, состоящая из импульсов F1 и F2 | от 0.75 сек до 2.8 сек |
5 | Длина импульса F1 | от 0.06 сек до 0.25 сек |
6 | Длина импульса F2 | от 0.69 сек до 2.55 сек |
7 | Максимальное напряжение коммутации переменного (действующее значение) или постоянного тока | 220В |
8 | Максимальный ток нагрузки каждого выхода | ? 8 А |
9 | Электропитание | постоянное напряжение 24В нестабилизированного тока |
10 | Потребляемый ток | не более 50 мА |
11 | Крепление блока | Рельс DIN36x7,5 EN50022 |
12 | Габаритные размеры (ВхШхГ) | 86х141х45 мм |
13 | Рабочая температура | от минус 40 °С до 70 °С |
14 | Климатическое исполнение | УХЛ 4.2 по ГОСТ15150-69, относительная влажность от 30 до 80% без конденсации влаги (при температуре +35°C) |
15 | Атмосферное давление | от 84 до 106,7 кПа |
16 | Вибрация | с частотой до 60 Гц с амплитудой до 0,1 мм |
17 | Степень защиты | IP00 по ГОСТ 14254-96 |
18 | Масса | < 0,18 кг |
Технические характеристики ПТС-85
№ | Техническая характеристика | Значение |
---|---|---|
1 | Количество дискретных входов | 8 |
2 | Тип входа | сухой контакт |
3 | Включенный вход Выключенный вход |
замкнутое состояние контакта разомкнутое состояние контакта |
4 | Сопротивление входного контакта, что соответствует включенному входу | не более 100 Ом |
5 | Количество дискретных выходов | 8 |
6 | Вид нагрузки | единичный индикатор |
7 | Максимальное потребление по одному выходу | не более 50 мА |
8 | Максимальное потребление подключенных ПТС-85 и светодиодных индикаторов |
не более 5 А |
9 | Электропитание | постоянное напряжение 24В нестабилизированного тока |
10 | Потребляемый ток | не более 170 мА (без учета потребления внешних индикаторов). Ток потребления индикаторов рассчитывается исходя с их количества и тока потребления каждого индикатора |
11 | Максимальное количество ведомых устройств ПТС-85, подключенных к ведущему устройству ПТС-25 | 8 штук |
12 | Крепление блоков | рельс DIN36x7,5 EN50022 |
13 | Габаритные размеры (ВхШхГ) | 86х180х45 мм |
14 | Рабочая температура | от минус 40 °С до 70 °С |
15 | Климатическое исполнение | УХЛ 4.2 по ГОСТ15150-69, относительная влажность от 30 до 80% без конденсации влаги (при температуре +35°C) |
16 | Атмосферное давление | от 84 до 106,7 кПа |
17 | Вибрация | с частотой до 60 Гц с амплитудой до 0,1 мм |
18 | Степень защиты | IP00 по ГОСТ 14254-96 |
19 | Масса | < 0,25 кг |
Обозначение при заказе прибора технологической сигнализации ПТС-164
ПТС-164 – А-В(DD)
где: А – количество блоков ПТС-85 (от 1 до 8),
В(DD) – количество и
