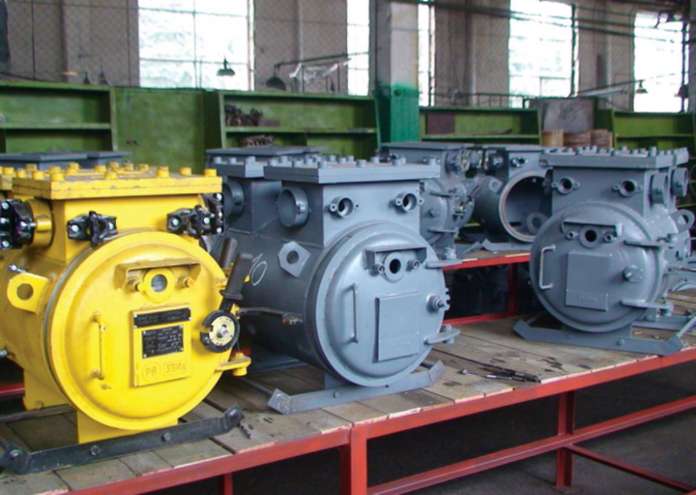

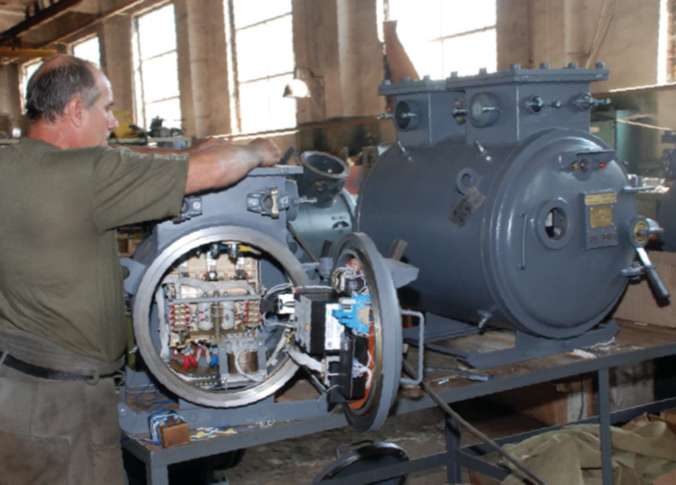

Пускатели взрывозащищенные искробезопасные серии ПВИД (ПВИД-10М, ПВИД-10МР, ПВИД-16М, ПВИД-16МР, ПВИД-25М, ПВИД-25МР )

Тип пускателя

ПВИД-10М(МР)

ПВИД-16М(МР)

ПВИД-25М(МР)

Номинальное напряжение сети, В

660/380

Номинальный ток, А

10

16

25

Предельная коммутационная способность, А при UmM= 660В

- ток включения (амплитудное значение)

960

- ток отключения (действующее значение)

800

Износостойкость, циклов ВО

- коммутационная в АС-4

2,0х105

- механическая

3,0Х106

Максимальная мощность управляемого электродвигателя, кВт

8/5

14/8

21/12

Пределы регулирования тока несрабатывания реле РТЛ

9,5-14

13-19

22-25

Тип контактора (пускателя)

Пускатель ПМЛ-4160 ДМ (ПМ1-4560ДМ)

Вид и уровень защиты

РВ ЗВ Иа (Exdial)

Габаритные размеры, мм

860 x 600 x 740

Масса, кг, не более

220

Кабельные вводы

Сечения жил кабеля, мм2

Наименование

Количество

Вводная (сетевая) камера

Ввод

∅ 40

1

6-25

Транзитный вывод

∅ 40

1

6-25

Выводная (моторная) камера

Вывод к токоприемнику

∅ 40

2

6-25

Контрольные выводы

∅ 32

2

1,5-4,0

∅ 20

2

1,5-40

Номинальный ток пускателя, А

Токи уставок МТЗ, соответствующие условным единицам на шкалеблока БКЗ-3, А

1

2

3

4

5

6

7

8

9

10

11

10,16,25

50

62

74

86

98

110

122

134

146

158

170
