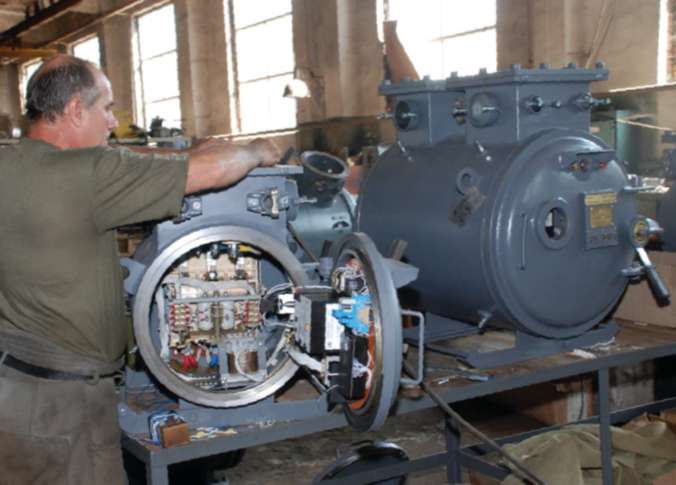

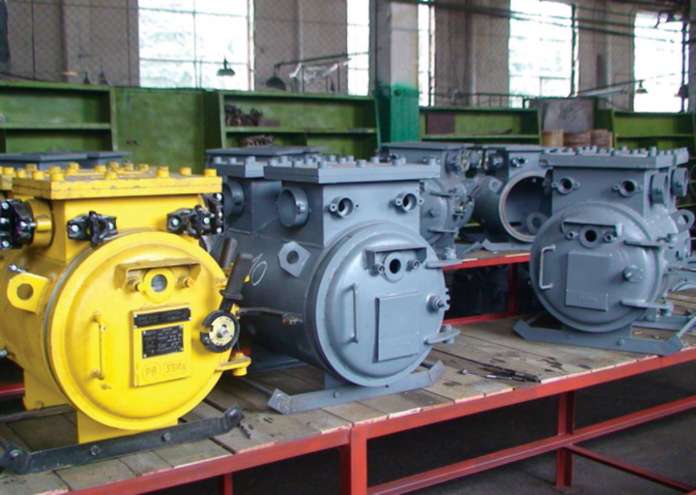

Пускатели взрывозащищенные искробезопасные серии ПВИД (ПВИД-32М, ПВИД-32МР, ПВИД-63М, ПВИД-63МР, ПВИД-80М, ПВИД-80МР)
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
132-29-815
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Пускателивзрывозащищенные искробезопасные серии ПВИД предназначены длядистанционного управления включением и отключением трехфазныхасинхронных электродвигателей с короткозамкнутым ротором,эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц сизолированной нейтралью трансформатора в угольных шахтах, опасных пометану и/или угольной пыли, а также для защиты от токов короткогозамыкания и перегрузки в отходящих силовых цепях.
Пускателиизготавливаются в реверсивном исполнении(переключение осуществляется с помощью разъединителя). Пускателипредназначены для управления одним электродвигателем или двумянезависимыми электродвигателями.
Пускателине оказывают электромагнитных помех на цепи управления, защиты,телекоммуникаций, задействованных в общей кабельной сети участка.
Видыклиматического исполнения пускателей УХЛ5 по ГОСТ 15150.
Примененыблоки БДУ4-2, БКЗ-ЗМК и БЗ-2.
|
Тип пускателя |
ПВИД-32 М(МР) |
ПВИД-63М(МР) |
ПВИД-80М(МР) |
|
Номинальное напряжение сети, В |
660/380 |
||
|
Номинальный ток, А |
32 |
63 |
80 |
|
Предельная коммутационная способность, А при UНОМ= 660В |
|
|
|
|
- ток включения (амплитудное значение) |
1900 |
2700 |
3200 |
|
- ток отключения (действующее значение) |
1100 |
1500 |
1800 |
|
Износостойкость, циклов ВО |
|
||
|
- коммутационная в АС-4 |
1,0х105 |
||
|
- механическая |
3,0Х106 |
||
|
Максимальная мощность управляемого электродвигателя, кВт |
27/16 |
54/31 |
68/39 |
|
Тип контактора |
Пускатель ПМЛ-6102 или НІМС-80 |
||
|
Вид и уровень защиты |
РВ ЗВ Иа (Ехаіаl) |
||
|
Габаритные размеры, мм |
8500x570x770 |
||
|
Масса, кг, не более |
220 |
||
|
Кабельные вводы |
Количество |
Сечения жил кабеля, мм2 |
|||
|
Наименование |
ПВИД-32М (МР) |
ПВИД-бЗМ (МР), ПВИД-80М (МР) |
ПВИД-32М (МР) |
ПВИД-бЗМ (МР), ПВИД-80М (МР) |
|
|
Вводная (сетевая) камера |
|||||
|
Ввод |
∅ 63 |
- |
1 |
- |
35-95 |
|
|
∅45 |
1 |
- |
16-50 |
- |
|
Транзитный |
∅ 63 |
|
1 |
- |
35-95 |
|
вывод |
∅ 45 |
1 |
- |
16-50 |
- |
|
Выводная (моторная) камера |
|||||
|
Вывод |
∅63 |
- |
2 |
- |
35-95 |
|
к токоприемнику |
&empty- 45 |
2 |
|
16-50 |
- |
|
Выводы |
∅ 32 |
2 |
2 |
1,5-4,0 |
1,5-4,0 |
|
|
∅ 20 |
2 |
2 |
1,5-4,0 |
1,5-4,0 |
|
Номинальный ток пускателя, А |
Токи уставок МТЗ, соответствующие условным единицам на шкалеблока БКЗ - 3, А |
||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
|
32 |
63 |
79 |
95 |
111 |
127 |
143 |
159 |
176 |
192 |
208 |
224 |
|
63 |
125 |
156 |
187 |
218 |
250 |
281 |
312 |
343 |
375 |
406 |
440 |
|
80 |
160 |
200 |
240 |
280 |
320 |
360 |
400 |
440 |
480 |
520 |
560 |
Пример обозначенияпускателя на ток 80 А, с воздушным контактором, на напряжение 660/380В, при его заказе для внутреннего рынка:
«ПускательПВИД-80МР УХЛ5, 660/380В, ТУ У 31.2-00174740- 011:2008»
Пускатели типаПВИД-32МР и ПВИД-63М изготавливаются на два типа номинала тока,пример: 63/32А.
