Цанговые фитинги серий "Резьба-цанга" предназначены для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида (рилсана), нейлона и других синтетических материалов. Трубка устанавливается в фитинг и извлекается из него одной рукой.
Высокая прочность, компактные размеры и установленное уплотнительное кольцо позволяют использовать фитинг в различных областях машиностроения, включая вакуумные системы. Фитинги имеют корпус из ударопрочного технополимера. Многозубчиковый цанговый зажим выполнен из нержавеющей стали и надежно фиксирует трубку в фитинге. Уплотнение трубки и резьбового соединения осуществляется при помощи колец из пербутана (NBR) не содержащего силикона. Нажимное кольцо цанги и направляющие втулки трубки выполнены из пластика.
Для удобства монтажа прямые фитинги помимо наружной шестигранной головки имеют и внутреннее шестигранное отверстие. Угловые фитинги выполнены поворотными.
Таким образом, фитинги легко можно установить даже в самых труднодоступных местах.
PC – прямой цанговый фитинг,
PB – тройник-разветвитель цанговый Т-образный,
PX – тройник-разветвитель цанговый Y-образный,
PH – угловой цанговый фитинг,
HVFS – фитинг цанговый с отсечным краном.
PX
Обозначение:
PX XX-GXX
123
1 |
Серия |
PX |
2 |
Диаметр трубки |
|
3 |
Присоединительная резьба |
|

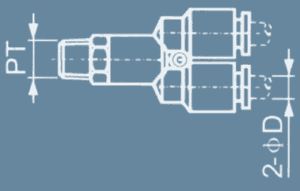

Чертеж
Таблица размеров (мм):
Присоединительная резьба (РТ) |
Диаметр присоединяемой трубки Ø-D (мм) |
4 |
6 |
8 |
10 |
12 |
М5 |
PX4-M5 |
PX6-M5 |
- |
- |
- |
1/8" |
PX4-01 |
PX6-01 |
PX8-01 |
PX10-01 |
PX12-01 |
1/4" |
PX4-02 |
PX6-02 |
PX8-02 |
PX10-02 |
PX12-02 |
3/8" |
- |
PX6-03 |
PX8-03 |
PX10-03 |
PX12-03 |
1/2" |
- |
PX6-04 |
PX8-04 |
PX10-04 |
PX12-04 |
