Реле типа Р

Реле типа Р предназначены для контроля избыточного давления, вакуумметрического давления, вакуумметрического и избыточного давлений, перепада давления воздуха или газа и обеспечивают выдачу электрического сигнала при достижении контролируемым параметром (давления или разности давлений) заданного значения.

Климатические условия
Температура от -30 до +55°С, относительная влажность 98% при температуре 35°С (исполнение С4 по ГОСТ 12997-84, что соответствует исполнению УХЛ категории 2 по ГОСТ 15150-69).
Условия, соответствующие маркировке IP42 по ГОСТ 14254-96.

Технические характеристики

• Контролируемая среда: воздух или газы, неагрессивные относительно сталей, алюминиевых сплавов и маслостойких резин.
• Температура контролируемой среды в месте установки реле: от -10 до +50°С.
• Зона возврата (нечувствительности), выраженная в процентах от диапазона уставки (настройки), не должна быть более: для: Р1 - 1,5% или 2,5%- Р2 - 2,5%- РЗ - 1,5%.

Выходной сигнал:

- электрический с параметрами коммутации по таблице 1:

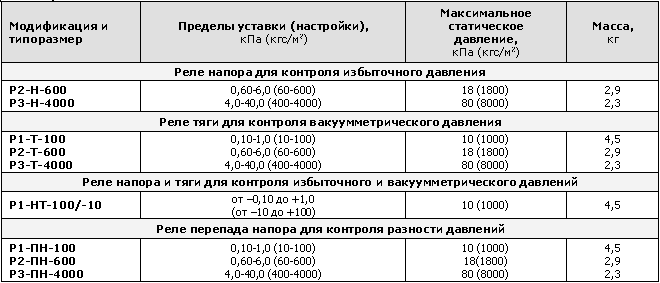

- модификации, типоразмеры и их отличительные признаки по таблице 2:

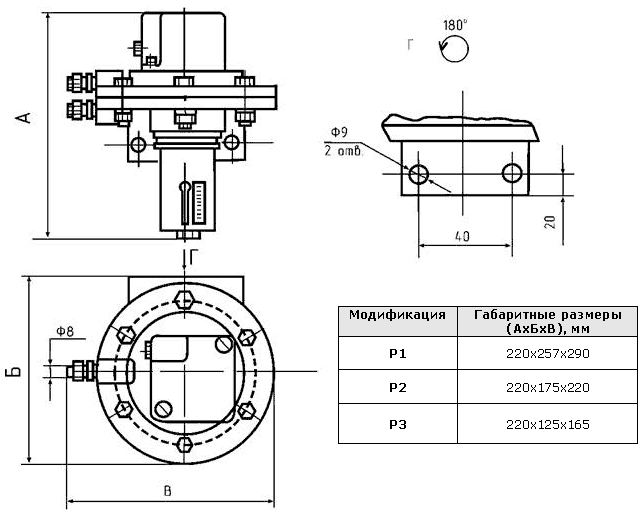

Реле типа Р с габаритными и присоединительными размерами:
