Измеритель-регулятор температуры одноканальный РД1

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
147-282-6628
Производитель:
Наличие:
Уточняйте у менеджера
Цена с НДС:
Цена по-запросу
Описание

Прибор предназначен для приема и преобразования сигнала, поступающего от преобразователя термоэлектрического (ПТ), в значение температуры и отображения его на встроенном цифровом индикаторе.

Прибор автоматически контролирует состояние ПТ, нахождение измеренной температуры вне установленного диапазона измерений, правильность ввода параметров и проведения калибровки прибора. По результатам контроля формируется сигнал "Ошибка".

Прибор может быть использован для контроля выполнения различных технологических процессов впромышленности

Прибор позволяет осуществлять следующие функции:

  • измерение температуры различных объектов с помощью стандартных ПТ
  • отображение на встроенном светодиодном цифровом индикаторе текущего значения температуры объекта
  • регулирование температурой объекта по двухпозиционному закону
  • световую индикацию режима работы прибора
  • формирование сигнала "Ошибка"
  • программное изменение параметров характеристики преобразования

Функциональные параметры измерения и контроля задаются обслуживающим персоналом и сохраняются при отключении питания в энергонезависимой памяти прибора.

Основные технические характеристики



Наименование характеристики

Значение

Номинальное напряжение питания, В

220

Допустимое отклонение напряжения питания, %

-15…-+10

Потребляемая мощность, Вт

не более 6

Заданное значение температуры (уставка), °С

oт -50 до 1200

Гистерезис, °С

от 0 до 1200

Нижняя граница поля допуска, °С

oт -50 до 1200

Верхняя граница поля допуска, °С

oт -50 до 1200

Смещение характеристики преобразования, °С

от -99,9 до 999,9

Коррекция температуры холодного спая, °С

от -99,9 до 99,9

Наклон характеристики преобразования

от 0,001 до 9,999

Полоса фильтра, °С

oт 0,1 до 99,9

Время усреднения, количество периодов измерения

от 0 до 9

Задержка включения выходного устройства, с

от 0 до 255

Задержка выключения выходного устройства, с

от 0 до 255

Колличество входных/выходных каналов

от 1 до 8*



*В зависимости от количества каналов изменяется модификация прибора
РД1 - одноканальный, РД8 - восьмиканальный

Логика работы прибора

  • 00 Измеритель
  • 01 Нагреватель
  • 02 Холодильник
  • 03 Регулирование по "П" - образной характеристике
  • 04 Регулирование по "U" - образной характеристике
  • 05 Регулирование по модернизированной "U" - образной характеристике

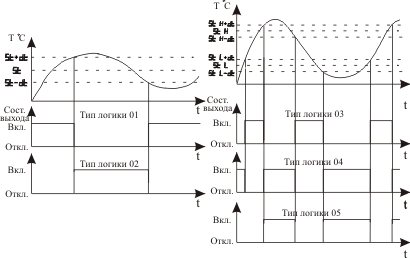

Рисунок - Графическое представление типов логики работы выхода

RD_logic
