Устройство управления насосными установками

Устройство предназначено для частотного регулирования скорости вращения электропривода насоса с целью эффективного регулирования его производительности взамен нерегулируемого электропривода с неэффективным регулированием производительности путем дросселирования. Устройство используется в насосных установках холодного и горячего водоснабжения с возможностью выбора регулируемого насоса и автоматического поддержания заданного значения технологического параметра (давления, производительности, температуры и т. п.).

Структура условного обозначения

УУНУ-ХХ-N У5
У - устройство-
У - управления-
Н - насосными-
У - установками-
ХХ - мощность электродвигателя, кВт-
N - количество управляемых электроприводов-
У5 - климатическое исполнение и категория размещения по ГОСТ 15150.

Пример заказа устройства управления пятью электродвигателями мощностью 30 кВт каждый: «Устройство управления насосными установками УУНУ-30-5-У5, ДИГ.655122.002».

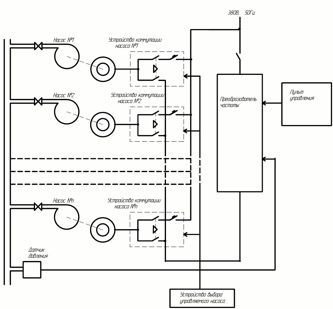

Блок-схема устройства управления насосными установками

Условия эксплуатации

• закрытое помещение цеха-
• окружающая среда непожароопасная, невзрывоопасная и не содержит газов и паров в концен-трациях, разрушающих металлы, их покрытие и изоляцию-
• содержание токопроводящей пыли не более 0,5 мг/м3-
• температура окружающего воздуха от 0° до +40 °С-
• верхнее значение относительной влажности окружающего воздуха не более 80% при температуре + 25 °С-
• рабочее положение в пространстве - вертикальное-
• режим работы устройств - продолжительный.

Устройство и работа

Устройства выполнены в виде закрытых шкафов, в которых установлены:

• преобразователи частоты-
• коммутационная низковольтная аппаратура-
• устройства ввода/вывода и сопряжения-
• элементы сигнализации и индикации.

Шкафы предназначены для установки на горизонтальную поверхность или крепления на вертикальную стену.

Устройства могут содержать разное количество коммутационных, управляющих элементов, средств индикации и сигнализации, в зависимости от схемного решения по требованию заказчика. От набора элементов в устройствах зависит количество и габариты шкафов.

Устройства обеспечивают:

• поочередный плавный пуск группы насосов с последующим их переключением на питание от сети-
• подключение любого или только одного приводного электродвигателя насоса к преобразователю частоты и частотное управление его скоростью для поддержания заданного технологического параметра в системе автоматического регулирования-
• периодическую смену рабочих и резервных насосных агрегатов, изменение режимов их работы и управление по заданному алгоритму-
• подключение любого из не подключенных к преобразователю приводных электродвигателей насосов к питающей сети-
• оперативный выбор приводного электродвигателя насоса при переходе с одного насоса на дру-гой-
• защиту приводных электродвигателей насосов от перегрузки и короткого замыкания-
• эффективное энергосбережение.

Устройство обеспечивает экономию от 30% до 90% электроэнергии в зависимости от глубины регулирования.

Устройство позволяет уменьшить износ электротехнического оборудования, насосов, запорно-регулирующей арматуры и трубопроводов, в 1,5-2 раза увеличить срок службы и межремонтные интервалы работы оборудования.

Технические характеристики

Гарантии изготовителя

Гарантийный срок - 12 месяцев с момента ввода устройств в эксплуатацию, но не более 18 месяцев со дня поставки.
